    [技术]VirtualLab Unity应用：F-Theta 扫描物镜 [复制链接]

    		 上一主题 下一主题
    离线infotek
    科学家

    发帖
    6569
    光币
    26994
    光券
    0
    只看楼主 倒序阅读 楼主  发表于: 01-07
    应用场景 [hs{{II

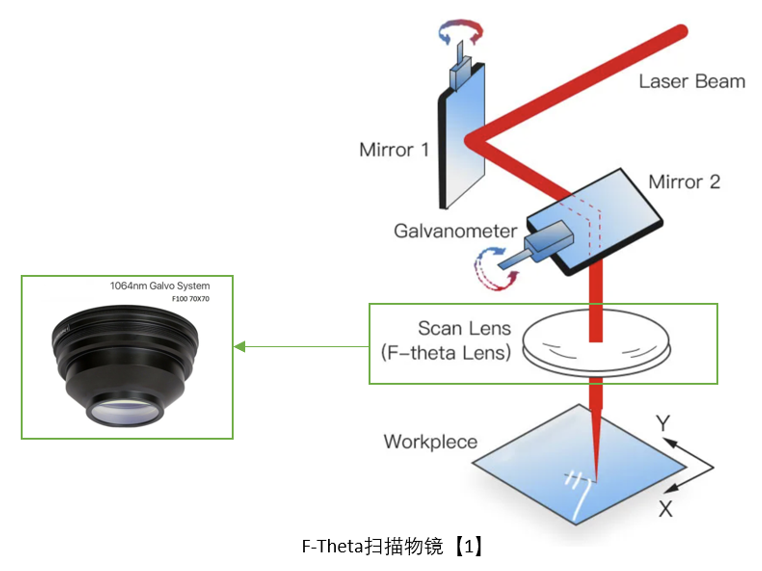

    F-Theta 扫描物镜广泛应用于激光打标、激光雕刻、激光切割及三维激光扫描等工业激光加工领域。该类物镜通过将入射激光束在扫描平面上均匀聚焦，实现扫描角度与成像位置呈线性关系（F-Theta 特性），从而保证大视场内的高精度加工与成像。在本案例中，将通过设计一个典型的 F-Theta 扫描物镜，演示在 VLU 中的光学设计流程，包括初始系统建立、像质分析、评价函数定义、优化以及结果展示。 >4;A (s`

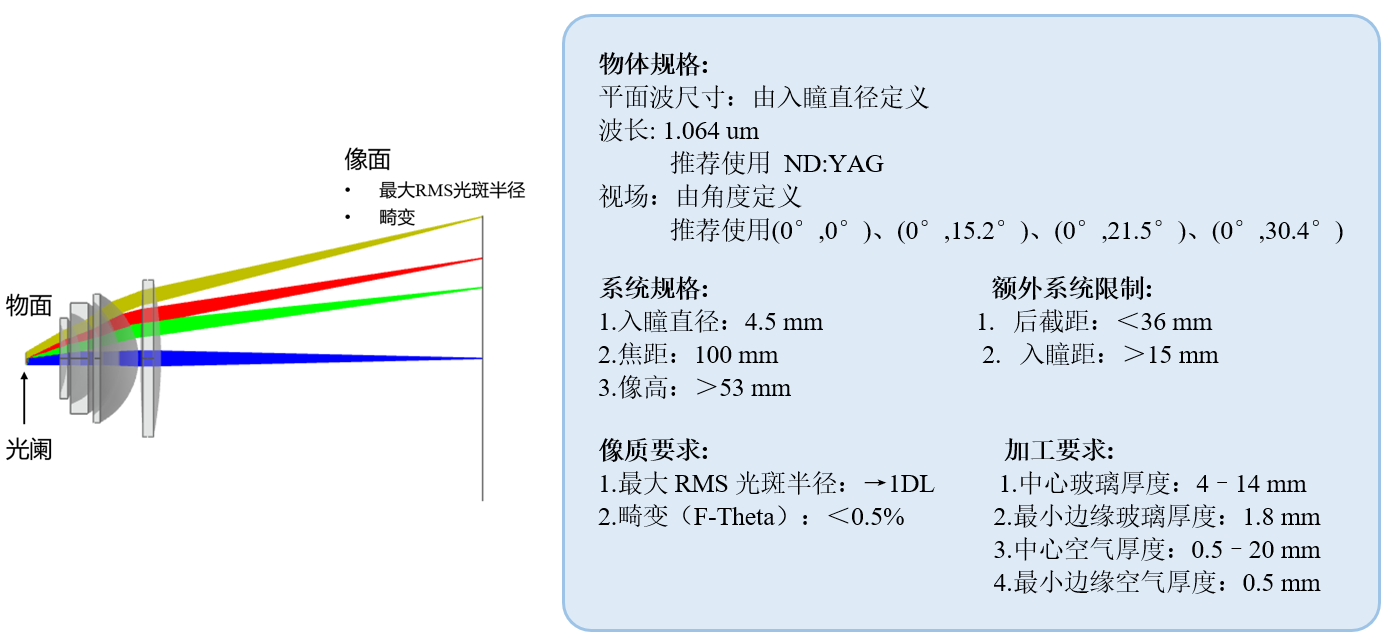

    案例说明 WHU& 9N
    设计结果 VBOq~>V6(v
    设计结果如下，像质，系统规格、额外系统限制以及加工要求均满足预期设计目标。 L%!jj7,9-
    优化后系统的3D光线追迹视图

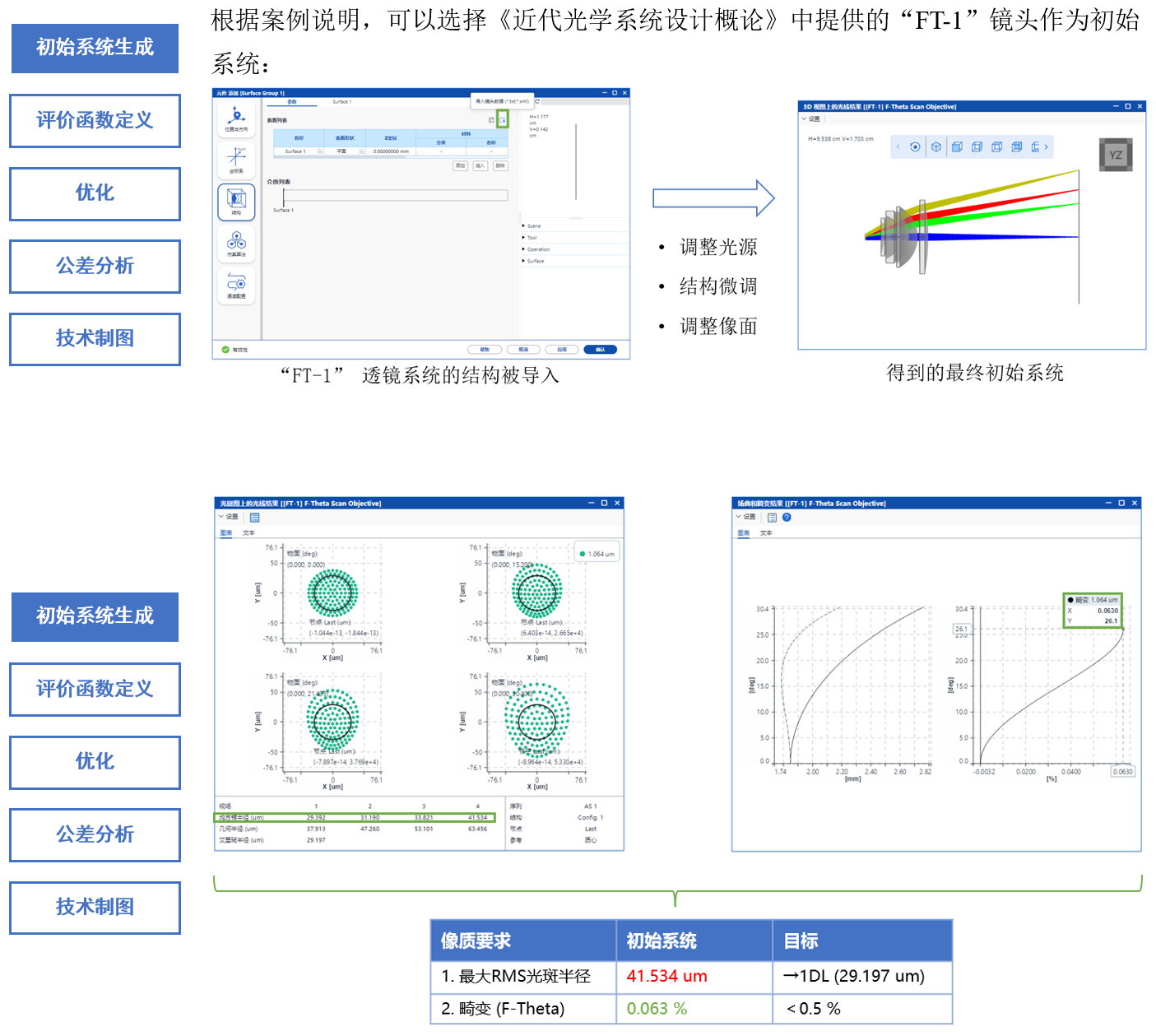

    初始系统生成 il*bsnwpZv

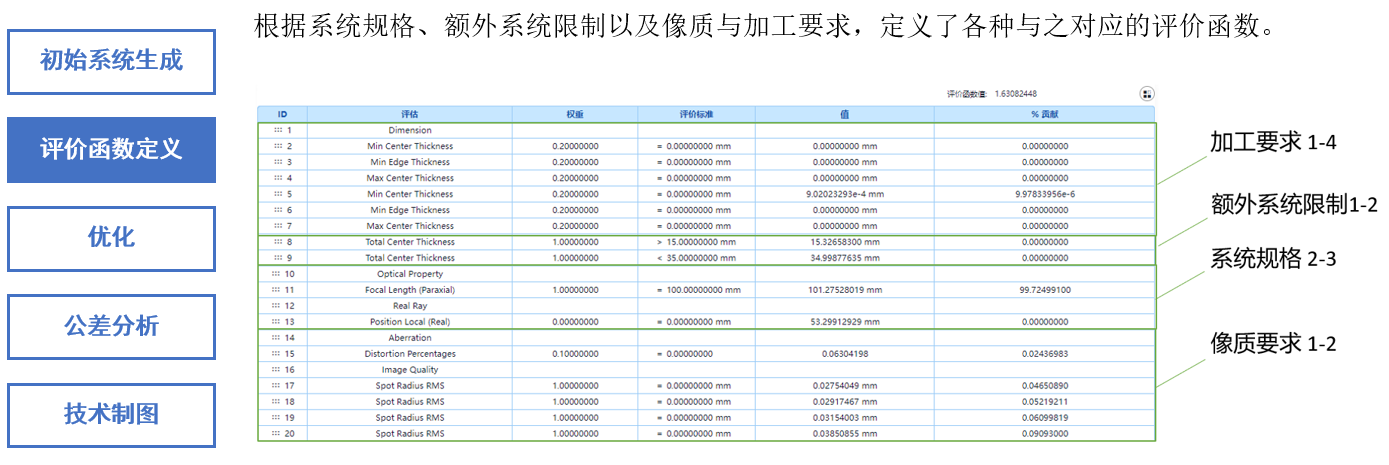

    评价函数定义 c1c0b|B!U

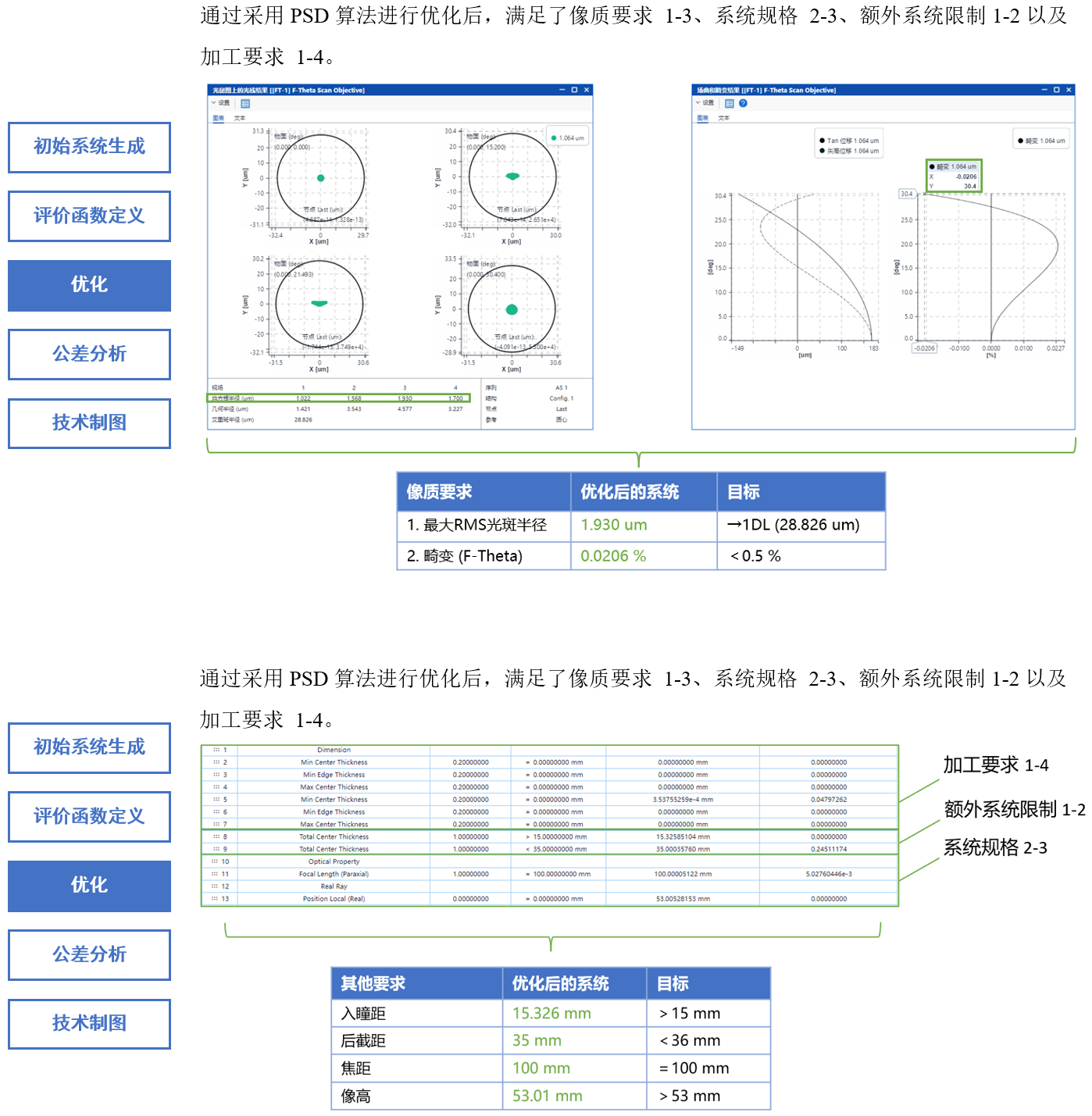

    优化 l?ofr*U&-x
