摘要 &~*](Ma
在本应用案例中，通过选用成熟的初始结构并对其厚度进行进一步优化，设计出一种基于硫系玻璃的长波红外减反射膜。 k A3K
应用场景 Up@^C"

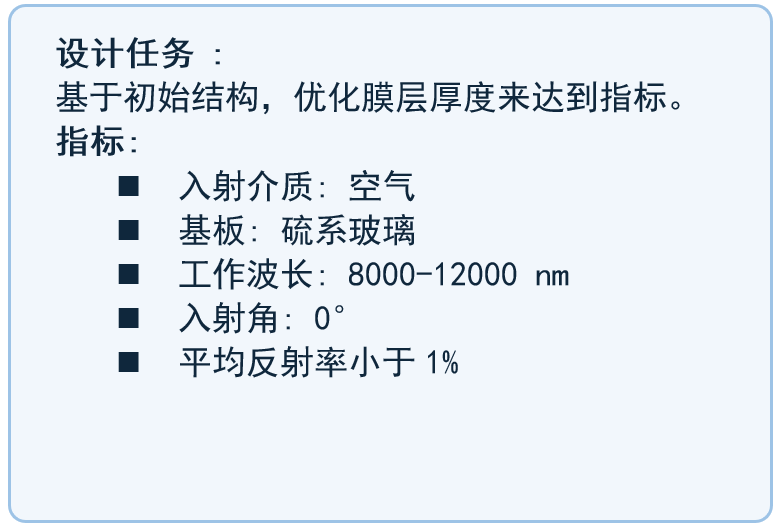

设计一个可见光减反射膜，通过优化初始结构的厚度，目标是在可见光范围内0°入射条件下实现平均反射率低于0.5%。 <tvLKx
设计结果 vn}m-U XA*

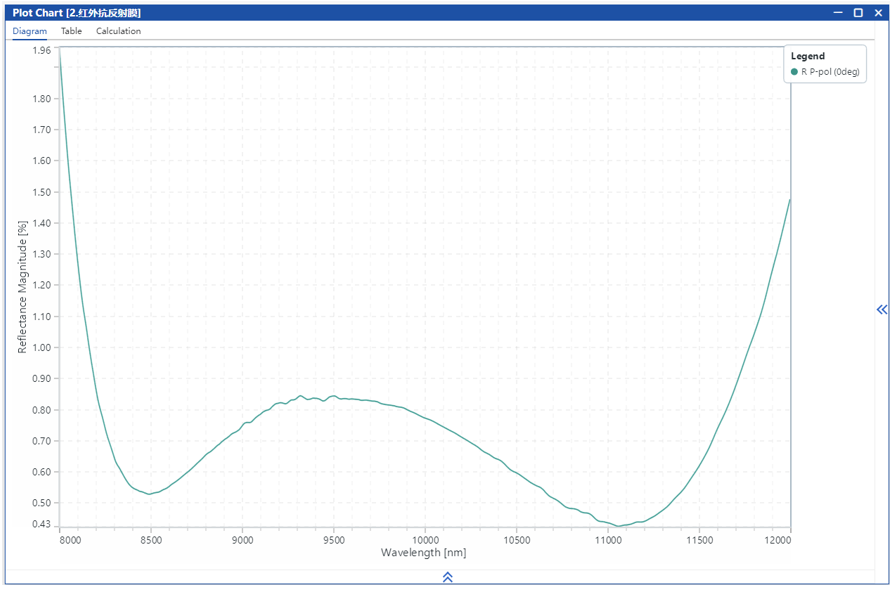

设计结果如图所示，在长波红外范围内0°入射时平均反射率低于1%，满足设计要求。 9J/[7TzSZ
设计流程 SJ]6_4=y*

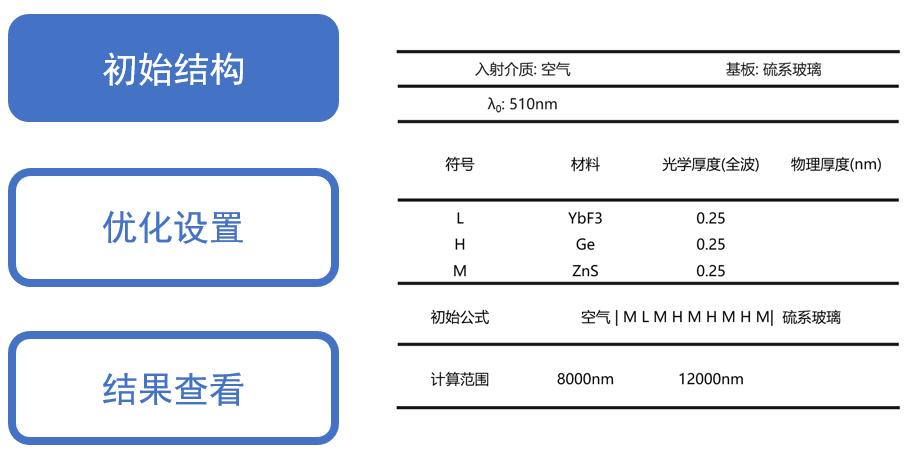

在膜系设计中，所选材料需在工作波段内具有良好的透光性。对于 8–12 μm 的红外波段，常用的膜层材料包括 Ge、ZnS、ZnSe 和 YbF₃。综合性能与可实现性，我们最终选用了 Ge、ZnS 和 YbF₃ 三种材料作为膜系组成。初始膜系结构为：Air | M L M H M H M H M |硫系玻璃。   :i&]J$^;
硫系玻璃因其优异的消色差和消热差性能，常被广泛应用于红外光学系统中。由于该材料尚未包含在软件的资源库中，用户需自行导入相关材料数据以供使用。 |OeWM
关于材料导入的更多信息:  Tutorial : 材料导入   )K[\j?

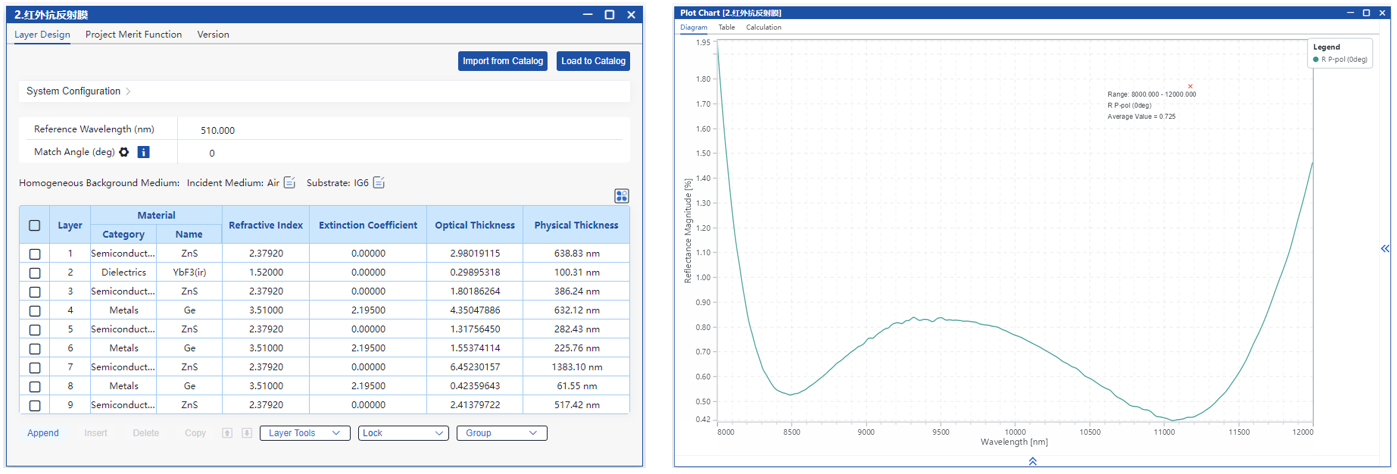

使用公式工具构建了上述膜系作为基础结构，右图展示了其在波长8000-12000 nm范围内0°入射时的光谱。可以看出此时的反射率不达标 ,sitOy}ks
关于材料导入的更多信息:  Tutorial 02: Formula Tool ==Egy:<:Q

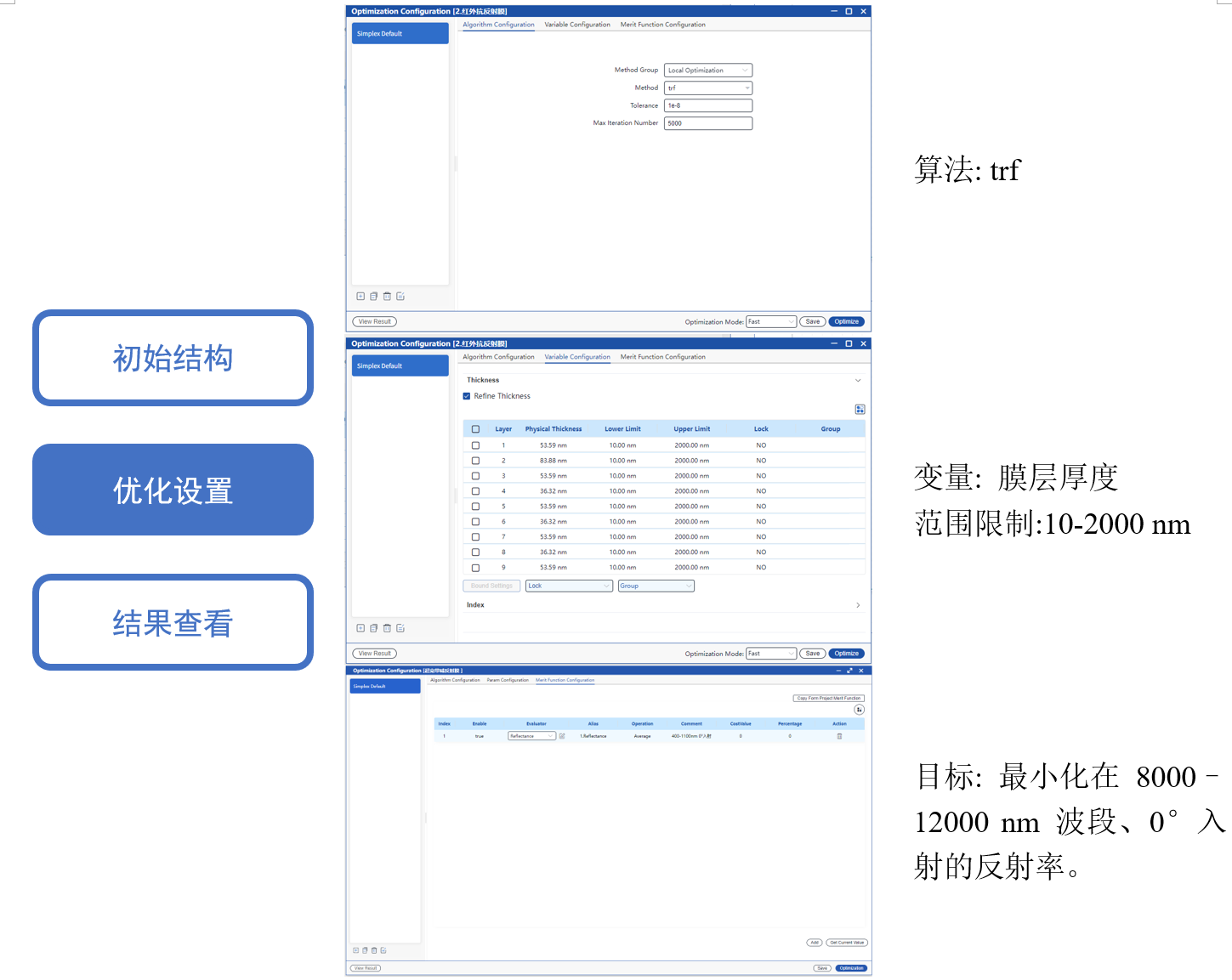

采用 trf 算法对各层厚度进行优化，目标是在 8000-12000 nm 波长范围内、0° 入射时最小化反射率。 lT
C0kh
关于优化的更多信息:  Tutorial 01: Optimization Workflow !h#ZbErW

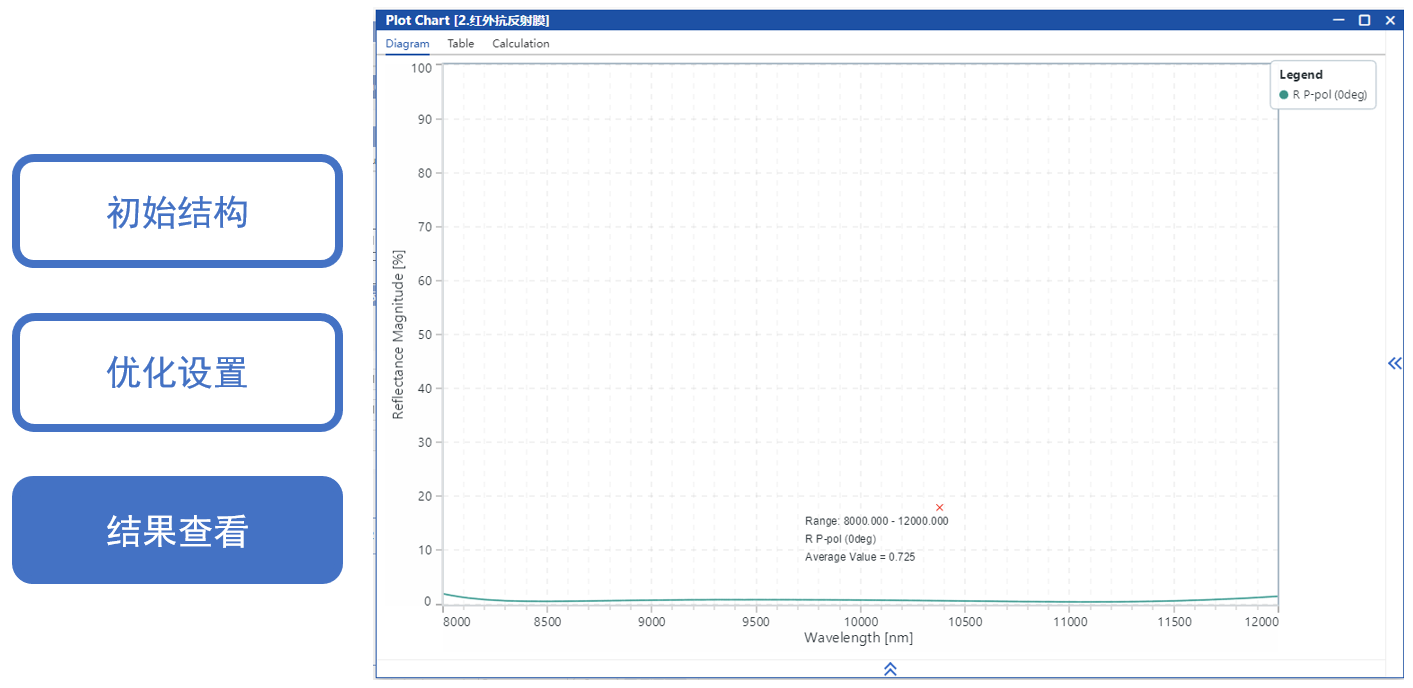

通过优化，最终获得了满足设计要求的膜层结构。
