    [分享]有问必答 | 关于 SYNOPSYS 中命令设计模块问题汇总十六 [复制链接]

    		 上一主题 下一主题
    离线小火龙果
    工程师

    发帖
    932
    光币
    2176
    光券
    0
    只看楼主 倒序阅读 楼主  发表于: 2022-05-12
    ​1. 问：问一下AEI是不是除了CNONLY，其他的加法都有可能让后截距变成近轴解？有没有办法取消掉他们的近轴解？系统后截距本来是定死的，然后AEI优化的时候自己就变成近轴解，有没有办法让AEI优化的时候不变成近轴解，定死后截距呢？ sb%l N
    ​答：原本镜头没有厚度求解的话AEI也不会加厚度求解。在AEI的优化宏里设置一下BACK的评价函数再跑应该也可以。 n%{oFTLCo
    bhCAx W
    ​2. 问：请问下这软件入射角vs像高的功能在哪？ |YrvY1d!
    ​答：这种绘图或数据都可以用AI指令输出，具体可以看帮助手册这一节。 tk+t3+
    ?T>NvKF
    3. 问：这个ZG可以控制矢高吗？请教一下怎么composite输出某个面的矢高？ :]`JcJ

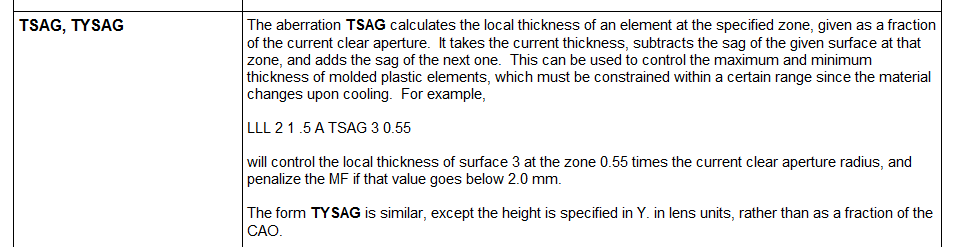

    ​答：SAG指令可以直接输出表面矢高。在优化里可以用SAG或TSAG控制。 {<2q
    _D1)_?`a@-
    4. 问：我想要设计一个 摄远物镜。摄远比 小于0.7， 要怎么写着代码？ E{'\(6z_
    答：可以用复合像差。 eS2VLVxu
    ​COMPOSITE nyPW6VQ0n
    CD1 TOTL Hnbd<?y
    CD2 FOCL Kxsj_^&|i
    = CD1/CD2 `^DP<&{
    r m dG"s
    5. 问：在优化宏里面是不是不能再改变某个玻璃的折射率了？ eie u|_
    ​答：已经是真实玻璃的不能用优化宏直接改，可以用GSEARCH改。还是玻璃模型的可以在变量里加GLM，折射率和阿贝数会优化。 O9:J ^g
    z_:r&UP`"
    ​6. 问：通过DSEARCH，都是产生单透镜， 怎么才能产生胶合透镜呢？ 5:l"*
    ​答：可以手动胶合，也可以用AEI自动增加胶合元件。 ,.,Y{CP
    ​问：意思是说，如果只用 DSEARCH，软件都是单透镜， 没有办法找到胶合透镜，是这样理解吗？ 还是说可以通过增加语言，让软件在 DSEARCH过程中，在合适的位置 加入胶合透镜呢？ wKy4Ic+RV
    ​答：DSEARCH只能搜索分离透镜，因为分离的自由度高，更有利于寻找初始结构。 <}AmzeHr+
    t\lx*_lr
    ​7. 问：在相同指标情况下，通过DSEARCH，搜索出了这个结构 ，在软件看来，这个结构是最优解。也就是在相同个指标要求的情况下，只要是5枚镜片，用其他软件，怎么优化都不会比这个结果好 ？ *G,r:Bnb
    答：这是在当前的优化宏里的评价函数下计算出来的最优解，评价函数设置的不一样结果也不一样。 OLDEB.@
    C] |m|`
    ​8. 问：能同时指定两种以上的正透镜材料么？ 5K|s]Y;
    答：DSEARCH的时候不能，可以直接用玻璃模型搜或者搜完用GSEARCH替换。 Oz.Zxw
    'h{DjNSM
    ​9. 问：怎么才能在优化得时候，最后一个面的曲率半径维持150不变？ }-paGM@'Nd
    ​答：把半径设成150，然后优化变量里不选。或者把半径150写进评价函数目标里，DSEARCH可以在AANT里用RAD控制。 x_x|D|@wM
    &3Mps[u:h
    10. 为什么GSEARCH不能运行？ 3$kElq[
    ​答：可以看一下GSEARCH的帮助文档，必须要有对应的优化宏才能运行。 Ky'\t7p u
