SYNOPSYS
光学软件 .I $+
E 作者：洋洋
NR- <2
e3 #`l&HV 刚开始学习
光学设计的时候，最先接触到的软件是
ZEMAX，当时感觉光学设计好难啊，初始结构就特别难构建，增减镜片
优化结构更是难上加难，直到遇见了 SYNOPSYS，我才知道原来构建初始结构和增减镜片还可以这么简单。
2+p XtP@O 做定焦结构时，只需要在 DSEARCH 中输入目标
参数，软件就会从平行平板开始，赋予每个元件正负光焦度，进行搜索+优化，此过程会将所有
镜头组合都经历一遍，最后给出评价函数最小的10个最有潜力的结构。做变焦结构时，需要 ZSEARCH 输入中指定前固定组、变焦组、补偿组、后固定组。而且由于 SYNOPSYS 使用的是伪二阶导数算法，它的速度特别快，从7个平行平板设计到像质OK的7片式
透镜，用时不到2秒种就可以完成。
4d}n0b\d 增减镜片时，输入 AEI 指令，软件就可以自动帮我们在最佳的位置增加镜片；
tB4yj_ZF
{yEL$8MC AEI 3 3 17 0 0 0 20 1
%M`zk A2]J 输入 AED 指令，软件就可以自动帮我们在最佳的位置删减镜片。
AMO{ee7Po
%nE%^Enw AED 3 Q 3 18
u6IM~kk>5 Ij XxH]2
_J#oAE5]! $
9E"{6;@ &%k_BdlkQ hst Ge>f[6

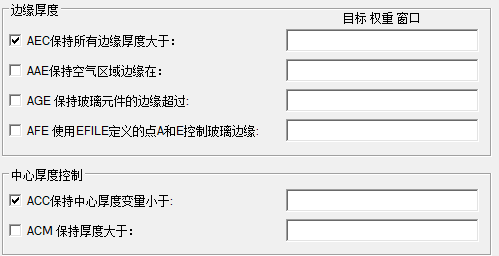

进行优化的时候，SYNOPSYS 可以利用 AEC 指令自动监控透镜边缘厚度，利用 ACC 指令自动监控透镜中心厚度，利用 ADT 指令自动监控透镜厚度。还可以利用 GSEARCH 功能对透镜的
材料进行控制，共有三种方法：一是通过指定几种材料，来替换优化现有的材料；二是通过指定的玻璃库，来替换优化现有的材料；三是通过给不同面指定不同的材料库，来替换优化现有的材料。
=4U$9jo!;
ACC 4 1 1
~Ga{=OM?? ADT 7 .1 1
4!-R&<TLve
设计非球面的时候，SYNOPSYS可以利用AAA指令自动寻找非球面。
P3Ah1X7W"C
[a}Idi`
K 利用 AGT 指令自动测试非球面项阶数，使用AGT 来查看添加一些通用的非球面项是否会改进，将测试表面1的高阶项 G 3,6,10 和 16，将评价函数降低 1％或更多。
E @Rb+8}," AGT 5 QUIET 1 .01 3 6 10 16

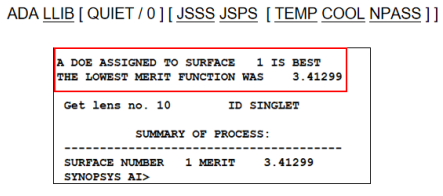

利用 ADA 指令可以自动寻找哪个透镜的表面是衍射面，大大节省了我们光学设计的时间。
}#Iqq9[
SYNOPSYS还有一个很神奇的功能，它可以自动修正
光线追迹失败并优化。也就是说如果镜头中有光线出现问题，那么顶部工作栏里的Fix Ray Failure按钮就会变亮，一直点击按钮直到熄灭就表示光线被自动修正了，给我们设计镜头带来了方便。
