    [讨论]有问必答|关于 SYNOPSYS 中命令设计模块问题汇总十三有问必答 | 关于 SYNOPSYS 中命令设计模块问题汇总十三 [复制链接]

    上一主题 下一主题
    离线小火龙果

    发帖
    930
    光币
    2161
    光券
    0
    只看楼主 倒序阅读 楼主  发表于: 2022-05-05
    Ex Qld
    1. 问:软件里控制定心系数的参数吗? i?R qv<n
    答:可以用复合参数公式来控制。 jG/kT5S
    `W/6xm(X5;
    2. 问:GNR 0.5 1 4 3 1.0GNR 0.5 1 4 M 1.0这两个有什么区别啊? '|+_~ZO*d
    答:3是第三个波长,M是所有波长。 xNONf4I:6J
    Vt&I[osC

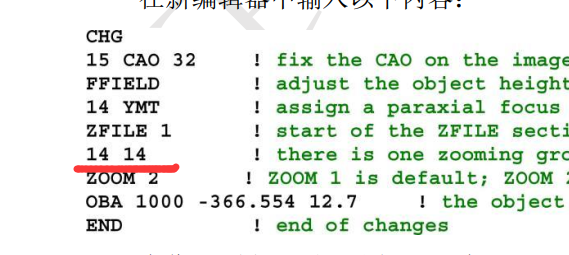

    3. 问:19章里的将定焦镜头转为调焦镜头,这行红色代码的意思怎么理解? K;Xn!:) V:
    6z(_^CY
    答:这个表示移动的变焦组表面编号,14 14就表示表面14可移动。这个例子是光学系统不变,改变物距,像距随之改变,所以只用表面14的移动。 Oe=,-\&_
    0r@rXwz
    4. 问:您好,我想让我的像高为1.662,可每次优化出来像高1都不到,这是为什么?是我对这条宏指令理解错了吗?  aCTVY1
    答:指令没有问题,可以检查一下光学系统,理论像高是可以用视场角、F数和YMP1计算出来的。 FX'W%_f,
    Ky=&C8b<
    5. 问:请问控制元件中心厚的命令是ACM ACC, 但是好像没有找到控制空气间隔的最小和最大值命令? =];FojC6I
    答:可以在PANT里用 SLIMIT限制空气间隔范围。 J d`NS3;*p
    qzG'Gz{{qu
    6. 问:有没指令能让镜头反转啊? ]F_u
    答:REV。 N Lo>"<Xb
    ^hgpeu
    7. 问:软件设计的结构公差分析很差,除了控制third sens里的参数,还有别的方法嘛? n2QD*3i
    答:用section像差控制单个元件的像差,其他的比如设置合适的调整或者对模板也都可以降低公差敏感度。 b!N`@m=
    kfHLjr.
    8. 问:DSEARCH时定义了非球面搜索,只出现CC和CV,高阶项(4阶)没有? *zx;81X=
    答:可能还是和系统和宏本身有关系,参数设置不合适限制条件太多搜不出合适的结构。 QR#,n@fE
    ;xRyONt
    9. 问:这个选择其他搜索的的镜头 怎么搞? qR1ez-#K
    {Cd*y6lI
    答:EM DSS。 }`eeItI+
    ,p2 Di
    10. 问:AMY是什么解? iGp@P=;m
    答:基于边缘光线的等光程求解。
