LightTools 9.1 FCS 正式发布 4EiEE{9V 非常荣幸地通知您,目前LightToools 9.1 FCS已可提供使用,此版本主要增加及改善以下功能:
p9[J9D3~ - SOLIDWORKS Link模块性能提升
- 增加LiDAR与激光的建模与分析功能
- 支持双轴双折射材料
- 分布式模拟方案
- 增强适用性
m%- LightTools 9.1 FCS 新增功能 x7=5 ;gf/X SOLIDWORKS Link模块性能提升 ^y,%Tv> 以下对LightTools SOLIDWORKS Link模块的功能改善,可提升用户以链接模块进行产品开发与分析设计时的效率:
- 定义并设置光线数据文件的位置。为了易于在链接的SOLIDWORKS模型中放置光线数据文件,您可以在SOLIDWORKS内先建立坐标系统,并将坐标系统与光线数据文件链接起来,尔后,当此模型链接到LightTools后,将会自动在所定义的坐标位置上导入光线数据文件。

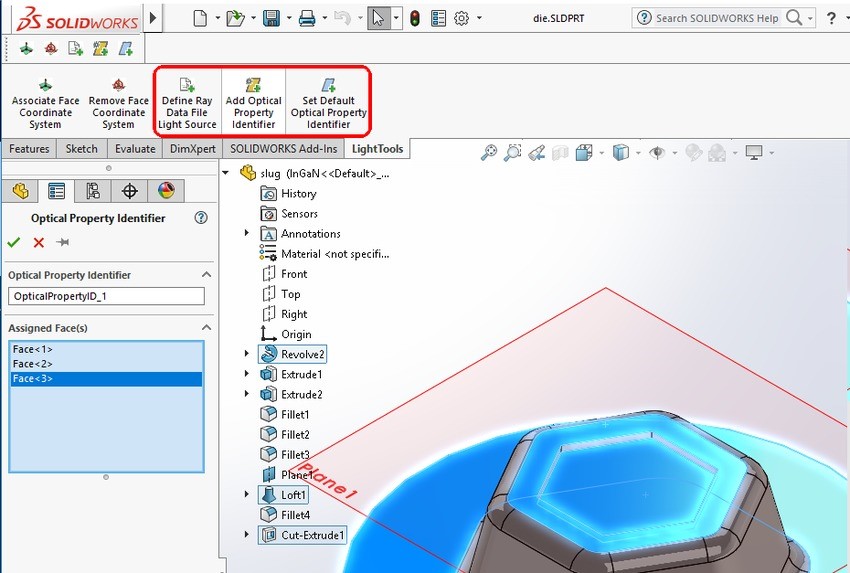

- 预先在SOLIDWORKS内指定光学属性。用户可在SOLIDWORKS零件内的任意实体表面或特征上新增Opticalproperty identifier(ID),当SOLIDWORKS模型连接到LightTools后,Optical propertyIDs将会自动对应到LightTools中匹配的光学属性名称,此对应功能可让用户更改LightTools光学属性时同时更新多个SOLIDWORKS表面,并且使用者也可替未设定Opticalproperty ID的表面指定一个默认的光学属性。

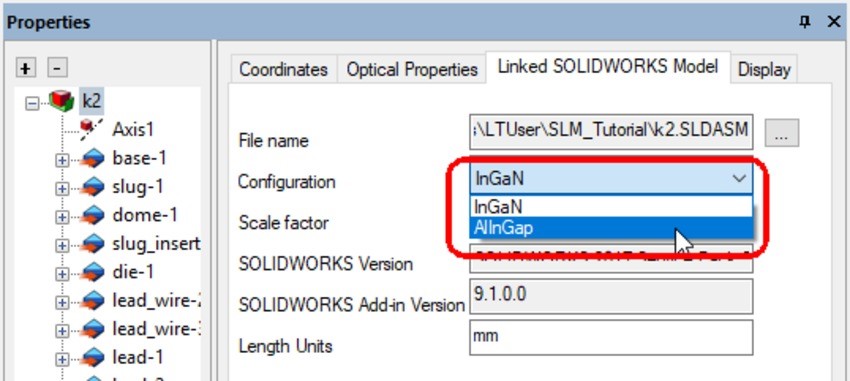

- 链接配置。用户可将SOLIDWORKS内设定的配置链接到LightTools。
"+2Hde1 增加LiDAR与激光的建模与分析功能
9I:H=5c 下列功能提供LiDAR或激光应用中所需的建模与分析能力
AK/_^?zA s - 扩充光源功能性,可通过空间与角度切趾文件模拟高斯或是高阶高斯光的分布,如:设计激光光源

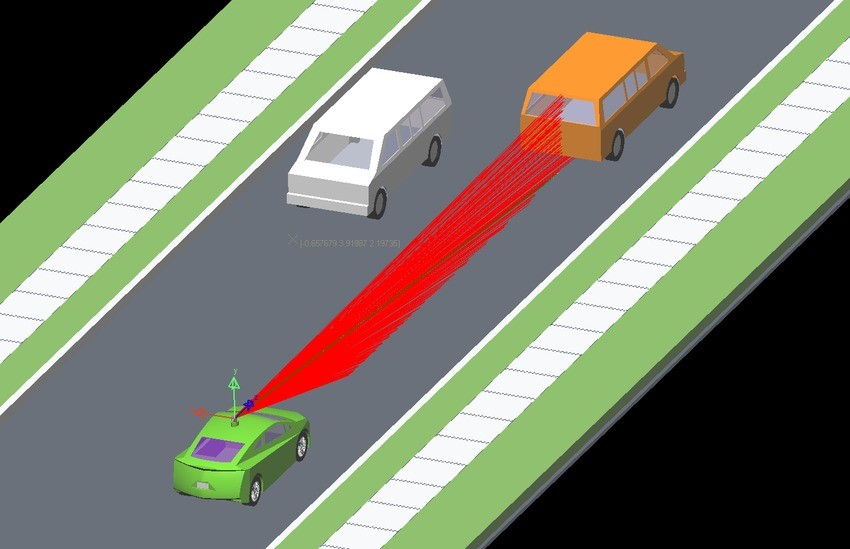

- 新的分析功能可探测物体与计算物体距离,针对正向模拟而言,使用者现在可在LightTools内使用光程长度网格进行分析,这种新的网格类型让使用者可以撷取出模拟时所收集的光线光程长度,并且该数据可用于计算各类LiDAR系统中所需的飞行时间数据(ToF)
- 改善相干光线追迹,让使用者可处理光束重叠导致的相位干涉,包含考虑光线光程长度与场振幅相位信息的更新计算
fCL5Et 7ZbnG@s7 支持双轴双折射材料 {BBL`tg60 LightTools自9.0版起支持单轴双折射材料,而此版本新增双轴折射率材料,双折射功能让用户可在各向异性材料(通常也称为双折射材料)内追迹光线,这些材料的折射率取决于光线的传递方向与偏振态,双轴折射率功能让用户可以仿真如:云母或黄玉类型的各向异性材料,探讨偏振与色散等影响性。
_
FcfNF 分布式模拟方案 gQJ y"f LightTools分布式计算模块提供多台计算机一起平行运算的功能,可提升追迹大量且密集光线时的仿真速度,起初在LightTools 9.0的正向模拟中导入此功能,此版本的新模块也可支持反向模拟。
cCd2f>EHw 增强适用性
- 加强配置管理器。用户可以在选择配置时同时执行一个或多个命令,借此达到使用LightTools配置时自动执行操作。
- 新增参数控制-网格表达式。网格表达式结合了网格参数的储存与参数表达式功能,让用户储存由自定义表达式所计算出的数值,可用于复制到LightTools其他表格、优化限制条件、优化评价函数与公差性能测量。网格表达式将储存于LightTools系统文件(.lts)中。
