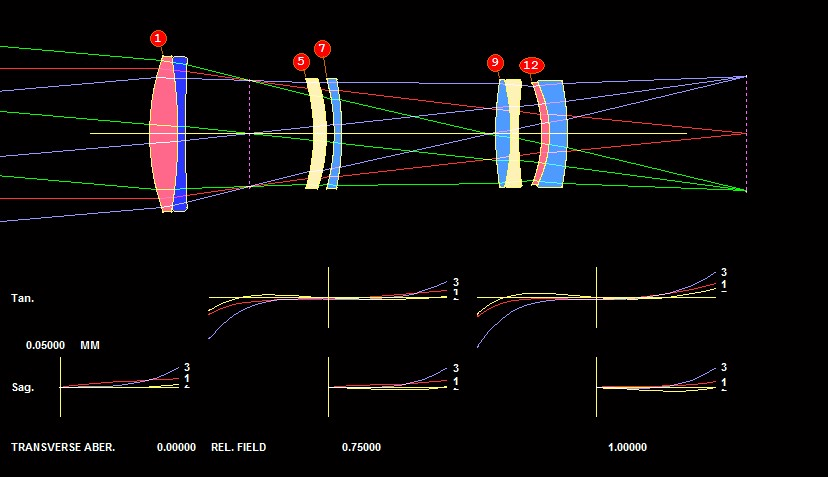

SYNOPSYS有六个用于描述倾斜和偏心（TDC）的方法，其中只有一个涉及虚拟表面。 （如果您愿意，也可以在没有额外表面的情况下指定几何体。）让我们举一些例子。 这是一个典型的相机镜头，有八个镜片：
假设您想要了解第三个镜片对图像的影响。 您可以使用CHG文件。 让我们在该镜片上分配50微米的偏心误差。 这是CHG文件： CHG5 DECENTER 0 .05 0 2END
曲面5现在通过在（X，Y，Z）三个参数中设置偏心，并且包含两个表面。 因此，表面7保持原样。 不需要虚拟，反之亦然。 您可以使用WorkSheet™（WS）执行相同的操作。 在SketchPAD™显示中，单击工作表按钮

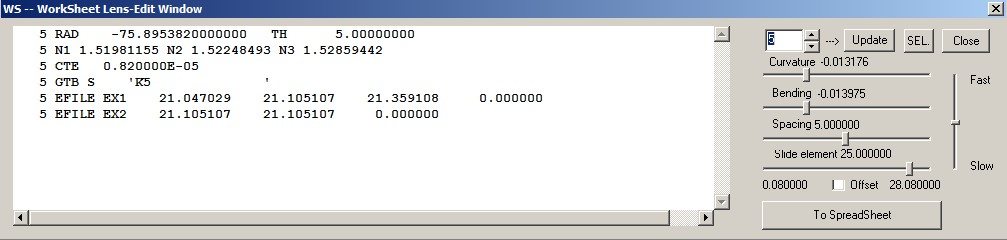

，然后单击曲面5处的镜头图片。工作表镜头 - 编辑窗口现在显示描述曲面5的输入数据（还没有偏心）：

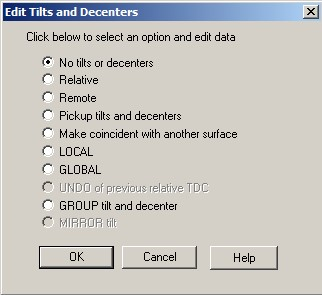

单击编辑窗格，然后键入5 DEC 0 .05 0 2; 然后单击“更新”按钮。 如果你不记得语法？简单。 当工作表在曲面5处打开时，单击工作表工具栏上的“倾斜对话框”按钮。 现在，您将看到SYNOPSYS中所有可能的结果列表。

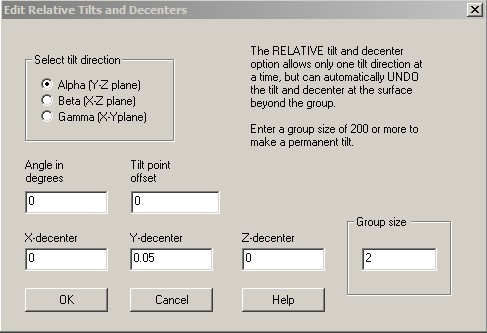

此刻，表面5上没有倾斜，因此单击“相对”按钮。 您可以选择倾斜方向，角度，偏移点和偏心数据。 在Y-decenter框中输入0.05，指定组大小为2，然后单击“确定”两次。
现在该元件再次偏心。
您选择的选项（称为“相对”选项）允许您输入单个倾斜方向加上偏心，并且组后面的反向倾斜或偏心是自动的。 这使得该选项快速而友好。

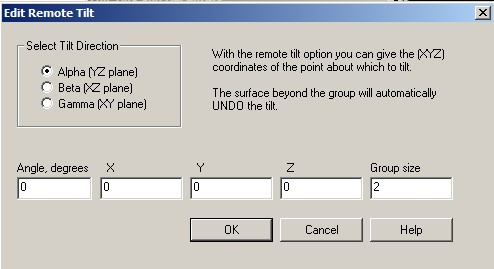

但我们还没有完成。 假设您想要用位于任意（X，Y，Z）位置的点来倾斜元件。 这就是对话框中的下一个选项Remote Tilt。 单击该选项将打开一个对话框，您可以在其中指定该点的位置。
其他选项应该易于理解：使表面拥有较早表面的TDC，或使其与另一表面重合。

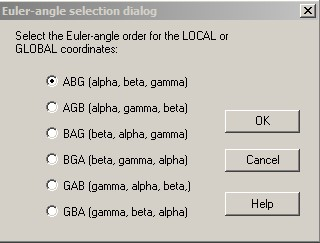

“局部”选项打开一个对话框，您可以在其中给出三个倾斜角度的欧拉顺序。
当您进行选择并返回工作表时，程序会创建指定表面5的局部位置和角度所需的输入命令。只需编辑编辑窗格中的数字即可。 位置数据是（X，Y，Z），角度是（Alpha，Beta，Gamma）。
“Local”指的是数据位于前一个面(在本例中为4)的坐标系统(CS)中。如果您选择全局选项，您将参考surface 1的CS。这两个选项不提供相对选项的自动撤销，但是如果这使工作更容易，则可以声明另一个与先前的表面重合。

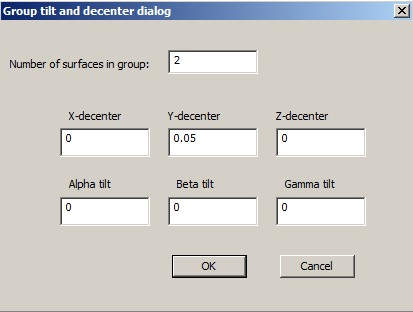

如果没有，使用Group选项。在这里，您可以指定三个方向的倾斜，以及一个偏心——以及一个组大小，因此反向TDC是自动的。

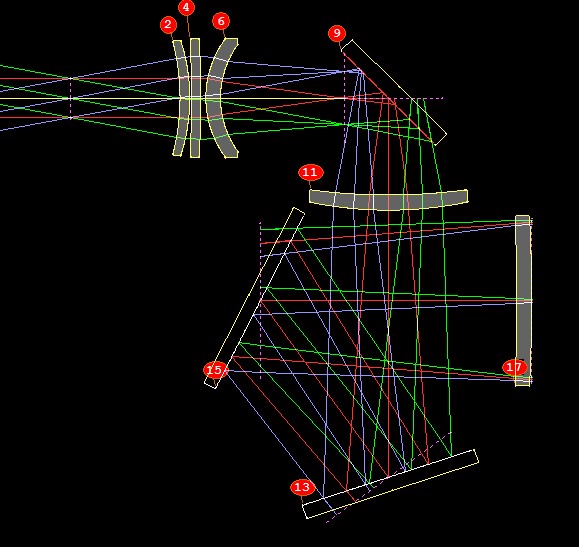

这是一个带三折镜的系统。 现在您可以选择描述每个折叠，其后面有一个虚拟表面（使轴倾斜相等）或没有虚拟，在这种情况下，程序通过将负UNDO分配给下一个表面来模拟虚拟效果。

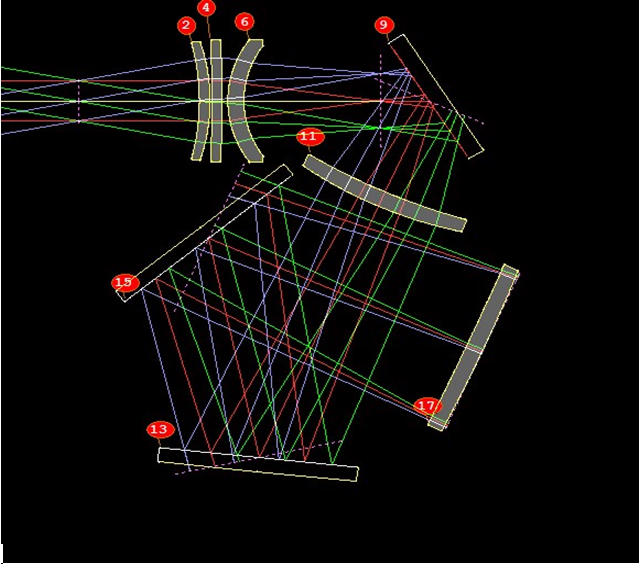

在第一种情况下，我们可以描述表面9上的倾斜9AT 45 0 100。此输入的组大小为100，大于镜头中的表面数量，因此不会发生反向倾斜。 表面10也被指定为45度倾斜角。 这是一个简单的草图。 如果在表面9上为表面10分配倾斜拾取，则该曲面会倾斜，如果表面9上的角度发生变化，则表面10也会跟随。 在这种情况下，WS输入仅仅是10 PAS 9 100 ，其中PAS代表系统不是旋转对称。现在，如果单击WS中的表面9，则最上面的滑块控制该表面的倾斜度。 移动滑块并观察PAD显示。
这是使光轴跟随镜面倾斜的一种方法 - 但这不是唯一的方法。 如果您选择“镜像倾斜”选项，指定45度的倾斜度，并移除虚拟表面10的倾斜度，您将获得相同的效果。
