重庆科技学院 贺蜀山 廖先菊 RT+_e \P7y&`| 在工程设计图绘制中，经常需要在相对于己有对象的某个位置上拾取一个点，例如可能从己有对象的一定距离或方向上拾取一个点，如果采用常规方式，往往要用辅助线才能解决这些点的拾取。然而，在中望CAD2006里，对象捕捉追踪却使得用户的绘图方式发生很大的改变，它提供的基于己知点的追踪线的可视化拾取，使得使用者可以方便地拾取到这些点，大大提高绘图的效率。因此用户可以专注于屏幕上当前的提示实时地看到当前的绘图情况。
41jlfKiOm 9 aZ^m$tAt 追踪的目的是要基于己存在的一点，用对象捕捉来拾取另一个点。这些己存在的点可叫做临时追踪点，最多可允许有7个临时追踪点。对象捕捉追踪会暂时拉出一条追踪虚线，能够与其它的追踪线或己有对象产生交点，我们可以方便地拾取到这些点。要注意的是，要使用对象捕捉追踪，至少要有一个对象捕捉是激活的。

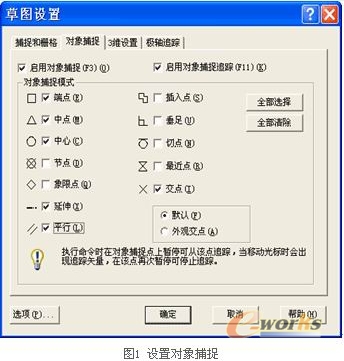

6`;+| H<$ 2x dN0S 首先我们要设置对象捕捉，在屏幕下方状态栏的"对象捕捉"键上点击右键，在弹出的菜单里选择"设置"(或者直接在命令行里输入OSNAP，再回车)，弹出"草图设置"对话框，设置如下：
,]|*~dd>G }?XNA.Wz 当然，在不同的情况下，对象捕捉设置也往往不相同。
V-T WC@Y" l T ~A~O (在具体操作时，可以采用临时追踪点，点击对象捕捉工具栏上的图标" (临时追踪点)"；在输入点的提示下，也可输入tt，回车后指定一个临时追踪点，其上将出现一个小的图标，移动光标时，将相对于这个临时点显示自动追踪对齐路径，用户在路径上以相对于临时追踪点的相对坐标取点，这是在知道某一点与目标点的关系时捕捉目标点的办法。
~Y'j8W rLOdQN 当然，一般都可以通过按功能键F11，启动对象追踪模式来达到更快捷的目的。
R3Ka^l8R| F 5Fz T^ 下面是一个例子，说明临时追踪点和对象追踪模式的实际使用方法。
(k&r^V/= 【例题1】如图2 中有一个矩形和一点P1,要求从P1新绘制一直线到达矩形中心点。
4m3pF0k 键入Line命令或者单击图标 ，点取起点P1后，取得对象捕捉模式有两种情况：
52d8EGC mY !LGN 1． 键入tt回车，要求指定临时追踪点。
O\KSPy7YQ *;y n_zg 1）此时我们以中点捕捉点取下边的中点，点击左键，确定以下边的中点为临时追踪点，鼠标稍微向上移动，出现垂直追踪对齐线，如图2所示，这时就能以临时追踪点为基点取得相对坐标获得目标点，但是我们要获得的点与于右边的中点有关，因此再用一次临时追踪点。
hz~jyH.h_ LX_{39?<{ 2）再次键入tt回车，指定临时追踪点为矩形右边中心点，出现水平对齐线，沿线左移光标到第一个临时追踪点的上方。如图3所示。
Wg
?P" N_), '2 3）在出现第二道垂直对齐线时，同时看到两道对齐线相交，此时取点，该点即为矩形中心点。

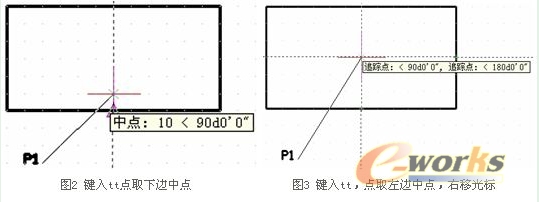

<{Uj O 图2 键入tt点取下边中点 图3 键入tt，点取左边中点，右移光标
W;@9x1jK X u.Z,HsEO b w x %TQ! 以上是采用临时追踪点的应用情况。
p7kH"j{xD 2. 采用对象追踪模式，按下键盘功能键，或在屏幕下方状态栏的"对象追踪"按钮点击打开，"对象追踪"按钮下沉。
+qzCy/_gd |8YP 8o 1）此时我们以中点捕捉在下边的中点处停留数秒，如图4，不必点取，以取得第一个追踪点，显示为一个小三角形标志（中点），并引出垂直对齐线。
BbdJR]N/!h V_-{TGKX cPm- )/E)i 2）把光标移动到矩形右边中点处停留一下，不必点取，以此取得第二个追踪点，显示为一个小三角形标志（中点），并引出水平对齐线，沿线左移光标到第一追踪点的上方。

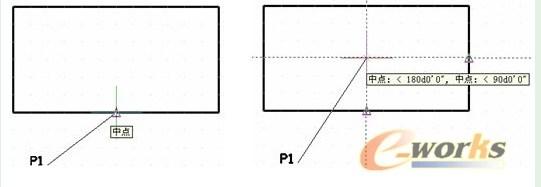

njN]0l{p # cD20t 3）此时可见同时出现两道对齐线，此时取点，如图5 ，该点即为矩形中心点。 图3中提示是追踪点，而图5中提示是中点，可以看出临时追踪点和对象追踪模式的提示有区别。
fK{[=xMr@ 从上面的操作中，运用临时追踪点的方法好理解些，但采用对象追踪模式更方便快捷，注意用临时追踪点要点击，而采用对象追踪不用点击，只是将光标晃动到需要位置稍微移动即可。
CiSl 0 【例题2】如要设计一个简单的零件：在一块矩形零件的正中心挖一个半径为20的圆孔。
#J<IHNRt 分析解决：关键是绘制圆时如何快速地拾取圆心到矩形的几何中心，与上面相似，采用两边上的中点对象追踪即可，如图6、图7所示。
<m3o r wz(D
}N5 DTR/.Nr'K 【例题3】如图8所示，作一直线，起点在两矩形的下边延伸线交点。
t=Um@;wh a4L0Itrp 分析解决：对象捕捉设置中钩选延伸方式，键入Line命令或者单击图标 ，鼠标移动到左边矩形的右下角，再慢慢往右上方移动，出现一条延伸线，再将鼠标移动到右边矩形的左下角，同理，慢慢往左上方移动也出现一条延伸线，当到达某一位置时，两条延伸线相交，这也正是我们要找的点，点击鼠标左键确定。
1- bQ
( - X0"f>.Lg 【例题4】如图9所示，已知有一条直线L1，要画一条过已知点并与L1平行的直线L2.

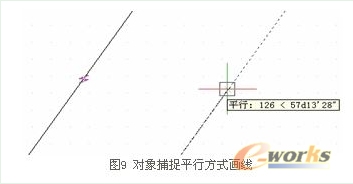

分析解决：对象捕捉设置中钩选平行方式，键入Line命令或者单击图标 ，点击已知点作为直线L2的起点，鼠标移动到直线L1上晃动一下，在直线L1上出现一个小的平行图标，鼠标右移，从已知点出现一条对象捕捉虚线（平行对齐线），如图9所示，沿此对齐线就可作出要求平行的直线L2。
3 JR1If
5pI=K/- ';0NWFP 使用对象捕捉追踪沿着对齐路径进行追踪，对齐路径是基于对象捕捉点的。已获取的点将显示一个小加号 (+)，一次最多可以获取七个追踪点。获取了点之后，当在绘图路径上移动光标时，相对于获取点的水平、垂直或极轴对齐路径将显示出来。例如，可以基于对象端点、中点或者对象的交点，沿着某个路径选择一点。
Hz6yy* ~8

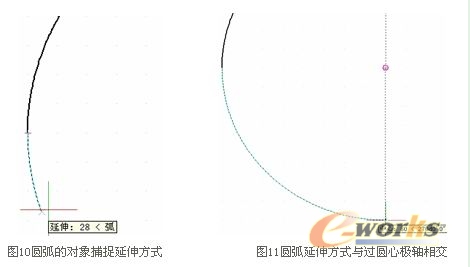

w(M 对象捕捉追踪应用是广泛的，只是一些人没有利用起来，对象捕捉与对象捕捉追踪结合使用，更能体会到其优越性。图10是利用对象捕捉的延伸线来进行圆弧的延伸方式捕捉，图11则是圆弧延伸方式与过圆心极轴相交。中望CAD2006的延伸捕捉、平行捕捉和捕捉自功能都能与自动追踪系统相辅相成，为我们提供了强大的捕捉、追踪系统。
.6D9m.Q, , JUP (&a<6k t uiQk=[ c 只要留心，从指定临时追踪点开始作，几次练习，就可以掌握对象捕捉追踪方法，将使你的绘图的效率大大提高，而且更准确。
q4rDAQyPO 5Si\hk:o 使用中的经验 U.B= %S G]- wN7G 使用对象捕捉、极轴捕捉追踪和对象捕捉追踪时，编者总结了一些经验技巧，可供读者参考：
A->y#KQ 1、对象捕捉追踪是对象捕捉与极轴追踪的综合, 启用对象捕捉追踪之前，应先启用极轴追踪和自动对象捕捉，并根据绘图需要设置极轴追踪的增量角，设置好对象捕捉的捕捉模式。
5h4E>LB.B 2、在"草图设置"对话框中的"对象捕捉"选项卡中，"启用对象捕捉追踪"复选框用户确定是否启用对象捕捉追踪。在绘图过程中，利用F11键或单击状态栏上的"对象追踪"按钮，可随时切换对象捕捉追踪的启用与否。
L!]~ J?) 3、与临时追踪点一起使用对象捕捉追踪。在输入点的提示下，输入"tt"，然后指定一个临时追踪点。该点上将出现一个小的加号(+)。"tt"是一个透明命令，用户在命令执行过程中均可输入"tt"指定任意点为临时追踪点。移动光标时，将相对于这个临时点显示自动追踪对齐路径。如果要将这点删除，应将光标移回到加号 (+) 上面。
0piBK=tE/ 4、获取对象捕捉点之后，使用直接距离沿对齐路径（始于已获取的对象捕捉点）在精确距离处指定点。具体步骤，要在提示下指定点，先选择对象捕捉，移动光标显示对齐路径，然后在命令提示下输入距离即可。
U~w g' 5、和对象捕捉追踪一起使用"垂足"、"端点"和"中点"对象捕捉，以绘制到垂直于对象端点或中点的点。
4 Dd7 I 6、追踪系统基本快捷键及与正交的互斥性是使用整个追踪系统的基础，因此在对象追踪系统中，不要打开正交开关。
l6S6Y 7、"草图设置"→"极轴追踪"→"对象捕捉追踪设置"选项组用于确定对象捕捉追踪的模式，"仅正交追踪"表示当启用对象捕捉追踪时，仅显示正交形式的追踪矢量；"用所有极轴角设置追踪"表示如果启用对象捕捉追踪，当指定追踪点后，中望CAD允许光标沿任何极轴角进行矢量追踪。提醒大家不要用缺省设置。
