具有使用其他镜头设计程序经验的SYNOPSYS™用户在遇到程序中的许多功能时会感到困惑。 他们应该使用哪个界面？ 为什么不按照以前的方式做事呢？ 一个常见的疑问是有关电子数据表的，它在某些程序中总是会在显示器上显示。 新用户有时认为这是个好主意。但我们并不赞同。
当然，SYNOPSYS有一个电子表格， 它是在您需要时提供的，但并不需要一直打开。 图1显示了由SPS命令显示的起始三片式透镜组的数据。
图1所示。SYNOPSYS显示的电子表格。
当然，您可以通过在编辑框中输入来更改镜头数据，并通过镜头预览图片更新来显示更改。SPS还允许您访问更多控制特定参数的对话框。例如，查看表3的折射率数据左边的深红色方块。这些方块是通向子对话框的入口。该镜头中所有元件的实际折射率的框当前都填充了浅青色，这表明您不能直接编辑这些数字。它们是从其他数据派生出来的，你必须编辑派生之前的数据。
为了说明，我们单击表面3的折射率标志框将打开一个新对话框。
图2.“折射率选项”对话框。
该表面已经定义了玻璃模型。 我们可以通过选择其中一个单选按钮来更改声明 - 但是我们只需单击Glass模型按钮，这将打开另一个对话框：

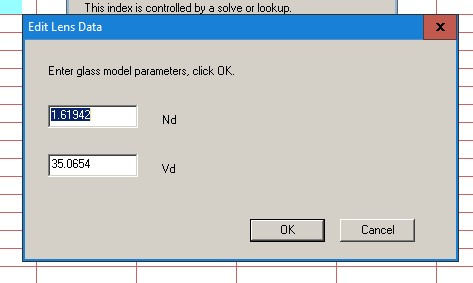

图3.玻璃模型编辑对话框。
现在我们可以根据需要更改玻璃模型参数。（那些给出玻璃目录上某个位置的Nd和Vd，程序会计算所有定义波长的实际折射率，以便与该区域的真实镜片匹配。）
通过使用电子表格和它的子对话框，您可以在镜头中输入或更改任何东西——就像您使用其他程序一样。有些用户喜欢这个界面。
但是一旦他们习惯了工作表，他们可能会更喜欢它。单击SPS显示顶部的工作表按钮。(或关闭SPS后输入WS，或单击按钮
，该按钮可以在顶部工具栏和PAD工具栏中找到。)工作表打开，以不同的格式显示镜头数据。
图4所示.WorkSheet对话框和编辑窗格。
可以通过以上的方法显示给定表面的所有数据，或者如果单击对象和系统按钮
。另一方面，SPS显示了整个系统的一些数据。两种形式都是有用的。当SPS打开时，我们已经选择了surface 3，而edit窗格则显示了这些数据。(你也可以在镜头绘制板中点击，选择一个表面。)
让我们改变定义这个表面上的玻璃模型的数据。只要像编辑任何文本编辑器一样编辑这些数字。我们将折射率从1.61924更改为1.55，然后单击Update按钮。玻璃模型改变了。
图5所示。更改工作表中的玻璃模型参数。
我们发现这种编辑比在SPS中通过对话框树点击更快捷、更方便。如果需要的话在“工作表”工具栏中，您可以通过WS访问同一个子对话框，可以通过单击其中一个按钮从SPS访问这些对话框
如果需要的话在“工作表”工具栏中。
现在，我们来看看工作表的一些功能，这些功能在电子表格中是找不到的。其中最重要的是编辑窗格右边的滚动条。表面3的间距滑块当前设置为3.00000 mm，即该元件的厚度。我们将滑块向右滑动，观察数字的增加，直到5.22毫米。编辑窗格中的数字也增加了，镜头绘图显示了厚度的增加，如图6所示。
如果要在编辑窗格中更改未分配给滑块的内容，我们可以分配一个，现在我们将把上面的滑块分配到相同的厚度。使用鼠标，单击并拖动整个数字，选择厚度值。然后单击SEL按钮。上面的滑块被分配给这个数字，可以用来改变它。当然，这样做的目的不是为了复制现有的间距滑块的功能，我们只是用它来说明。此工具的功能是它能够将编辑窗格中的任何数值赋值给该滑块。没有一个电子表格有这样的能力。当你移动滑块时，改变任何东西，观察镜头视图和光扇图的变化。电子表格注意吗?
图6.表面3的间距滑块向右滑动后的工作表显示。
让我们将第二个元件倾斜5度。 在SPS中，你必须点击几个地方，最后你进入倾斜对话框。 您也可以从WS到达那里：只需单击按钮
即可。
图7.倾斜对话框。
选择“相对”选项，将打开一个新对话框。
图8所示.用于编辑相对倾斜和倾斜度的对话框。
我们输入一个5度的倾斜角，选择一个两个面的组。然后单击OK。第二个镜片是倾斜的。
图9显示镜头第二个镜片倾斜后的图像。
这一点是为了展示如何使用可以从SPS打开的相同对话框来编辑镜头。 但请考虑一下：在编辑窗格中，我们可以简单地输入5 AT 5 0 2并且会出现相同的倾斜。 一旦学习了SYNOPSYS RLE文件的某些格式，您将可以使用此方法。 并节省了大量时间。 所有的电子表格都没有这样方便。
现在让我们展示另外一个功能。 首先，我们将删除曲面3上的倾斜。这可以使用我们上面的相同对话框来完成，只需在编辑窗格中输入3 NAS就快得多，然后单击“Update”按钮。倾斜消失了。 现在点击PAD工具栏上的
按钮创建一个检查点。现在，在WS工具栏中点击按钮
。 这将打开镜头布局工具。 PAD绘图发生变化，显示轴向边缘光线为红色，主光线为蓝色，两个边缘光线为灰色。
图10为镜头布局工具打开时的PAD显示。
看到光线和表面交叉处的那些小圈了吗？ 您可以单击并拖动这些手柄。 蓝色光线上的标示可以改变厚度和空气间隔。 我们将表面2上的蓝光标示向右拖动。
图10.镜头布局工具改变了镜片1的厚度。
现在我们将表面6上的红色光线按钮向上和向右拖动。
图11所示。镜头被镜头布局工具改变
程序重新计算了表面4的曲率和表面5的厚度，将红色的光线放在拖拽端点。如果按住键并在元件的第一侧拖拽一个红色射线按钮，就会改变元件的弯曲度。按住键同时拖动该按钮会改变元件的亮度。电子表格现在到处都在使用。还有更多的技巧。在命令窗口中键入HELP LLT以了解更多相关内容。
