在Pro/ENGINEER Wildfire 野火版3.0 中使用位置注解的推荐方法

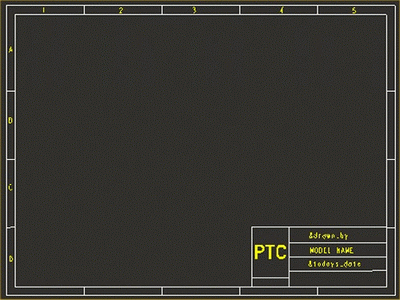

使用位置注解的第一步是创建格式。图 1 显示了将用于此推荐方法的格式。请注意,总共有编号从一到五的五列,以及用字母 A 到 D 标识的四行。    选择“文件”>“页面设置”>“定义”,以开始创建位置网格。 EOVZGZF
    选择“网格原点”以定义位置网格的原点。由于是从左到右和从上到下进行编号和标识字母,因此,请选择左上角。此时将出现一个黄色的小 x,指示网格原点的位置。 RP` `mI
    从“定义网格”菜单中选择“列”,开始定义网格的列。 qm(1:iK,0
图 1
    选择“字母”、“数字”“定制”,以确定使用哪种方式来定义列。本特定示例使用“数字” 6/2v
    选择“按数目”或“按选取点”,以设置如何确定列的大小。 km\%BD~
    “按数目”将创建所需数量的列或行(列或行按照网格的大小均匀分隔)。“按选取点”提供了更大的灵活性,原因是它允许通过在屏幕上进行选择的方式来定义列宽。 2Q ayM?k8
    在完成列的定义时选择“完成/返回” gyus8#sT

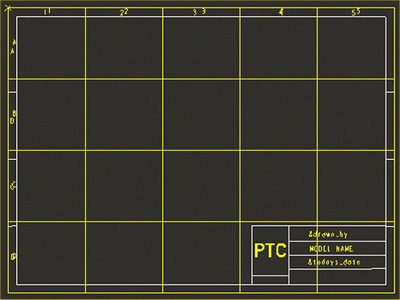

    使用相同的步骤来定义位置网格的行。完成行和列的定义时,格式应类似于图 2 所示。请注意每列和每行的名称如何以白色显示。  c8DZJSO
图 2
注意:当在“格式”模式下离开“位置网格”菜单时,网格会消失。

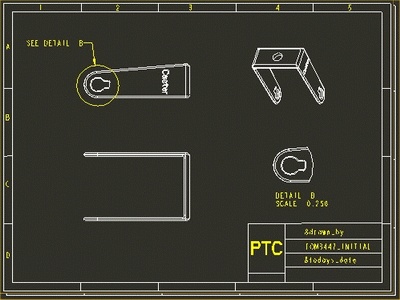

    1、将格式添加到工程图中,以开始使用位置注解。在本例中,我们将使用图 3 中的工程图。 Y<LNQ]8\G
F2>%KuM
3jPB#%F
OE"<!oIs
图 3
    2、在本特定示例中,我们需要编辑注解“SEE DETAIL B”,以包含详图视图在工程图上的位置。用于此位置注解的参数是 &pos_loc:view:> ^ KH>1!
    3、由于详图视图的名称是 B,因此,注解的语法为 &pos_loc:view:B xncwYOz
    4、可以验证和修改视图的名称,方法是选择视图注解,它会以红色加亮显示“编辑”>“属性”。位置注解将显示为 14C,因为视图位于第一页和格式网格的 4C 位置。如果移动详图视图,则注解将自动更新为新的位置。 xP@/9SM
    5、也可以使用位置参数 parent_note 来注解详图视图的父视图的位置。例如,如果修改了注解“DETAIL B”并添加了注解“&pos_loc:parent_note:b”,则注解将显示为 22A(引用了详图视图的父视图的位置)。 '29WscU
    6、绘图设置文件的选项 pos_loc_format 控制着位置注解的格式。默认值为 %s%x%y、%r(显示页编号)、x 方向的位置和 y 方向的位置。 oR %agvc^^
    7、%r 在绘图模式下不适用,因为它在注解名称相同的多个对象(如 Pro/DIAGRAM 连接器)的位置时使用。 =nhzMU9c\y
    8、如果将 pos_loc_format 改为 %x-%y,则上述步骤中的注解的值将为 4-C。
