光学系统的3D可视化

摘要 YY:iPaGO
:qCm71*
c+b:K
VIz{}_~'s
为了从根本上了解光学系统的特性,对其组件进行可视化并显示光的传播情况大有帮助。为此,VirtualLab Fusion 提供了显示光学系统三维可视化的工具。这些工具还可用于检查元件和探测器的位置,以及快速了解光在系统内部的传播情况。三维视图的建模技术类似于光线追踪。 /cL9 ?k;o
ADyNNMcx
如何生成系统视图文档 m>uI\OY{n
DtF![0w/
D;^ZWz0
e(n2+S#N
系统: 三维(光线结果剖面)与三维系统视图 lYZ@a4TA
这两种方法的主要区别在于,前者还可通过Ray Results Profile提供有关传播光线的信 息,而后者只显示组件和探测器。 8 g# Y
在接下来的使用案例中,我们将重点介绍 System:3D视图。 Jl}!CE@-
S0.- >"L
qN1e{T8u
系统:Ray Results Profile的3D视图 U-~*5Dd
U| 41u4)D
5gc:Y`7t

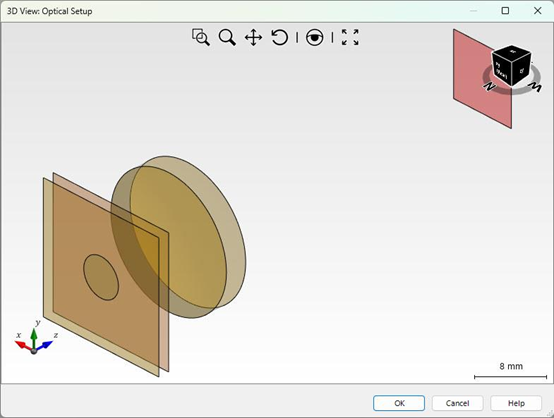

3D 系统视图: U= c5zrs
无光可视化系统 c;b[u:>~-
vbWJhj K0h
选项 - 选择要显示的元件 'TK$ndy;7}
%|`:5s-T%
KMpDlit
&v3D" J
右键单击文档窗口,菜单上将显示详细选项。第一个选项 "Select Elements to Show"允许对文档中显示的系统元件进行配置(默认情况下显示所有元件)。 (!_X:+0_
}P&1s,S8J#
GFQG(7G9
4 [5lX C
查看完整用例: M5T=Fj86
,<Grd5em.
Examination of Sodium D Lines with Etalon =0 C l
9LqMQv"xW
{h vQ<7b
q#Yg0w~
(s V]UGrZ
rSF;Lp)}
t3  uB
如果系统有很多元件,Selection Tools可以减轻工作量。 ]|C_`,ux
'FPcAW^8
选项 - 选择追迹序列 6:|!1Pg5
FhY{;-W(T
在非序列传播(手动通道配置)的情况下,系统中可能有许多光路。通过"Select Tracing Sequence"选项,用户可以选择或取消选择在视图中显示的某些传播步骤(默认情况下显示所有光路)。 @sB}q 6>
示例: Herriott Cell - 查看完整用例:Modeling of a Herriott Cell fR]p+\#8u*
i_[ HcgT-
DJ1XN pm
