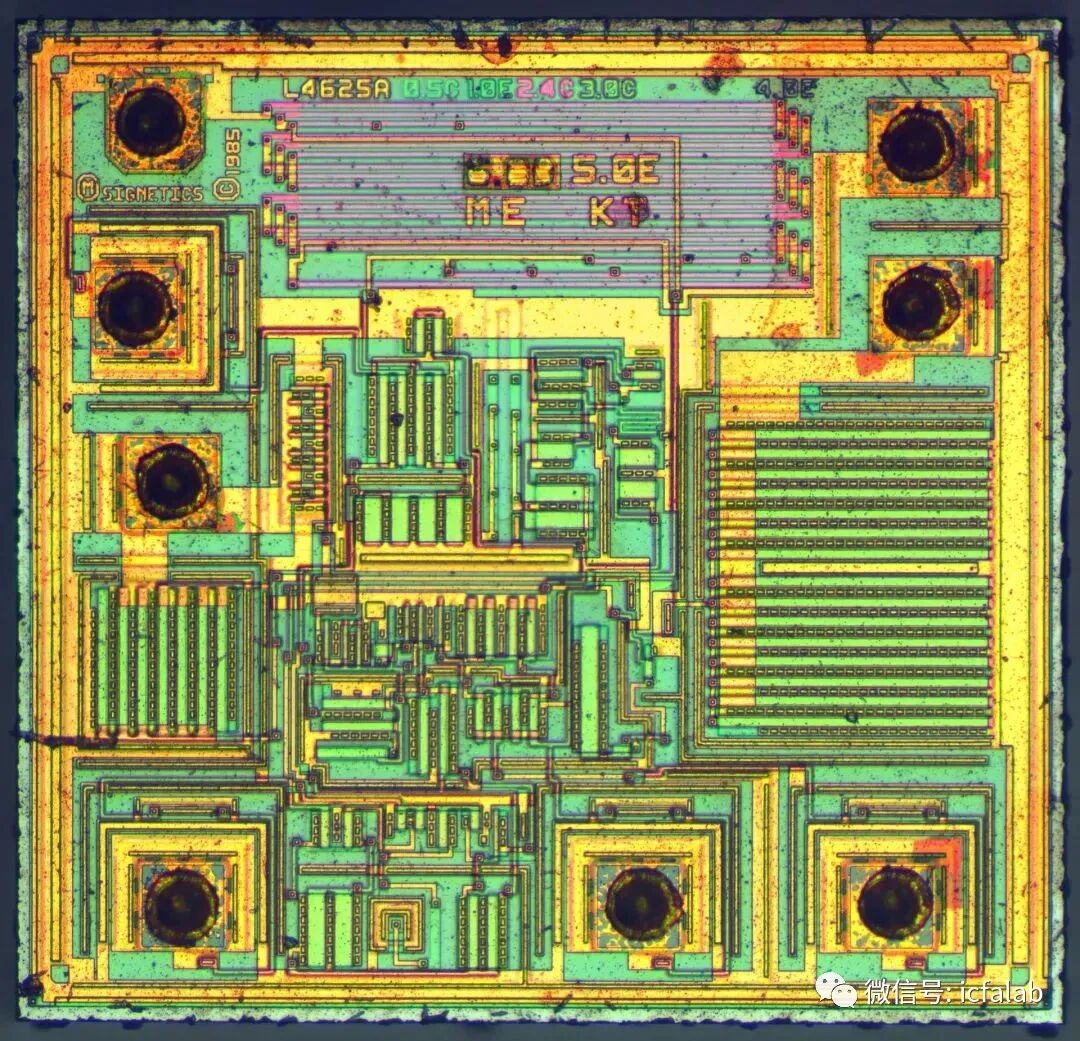

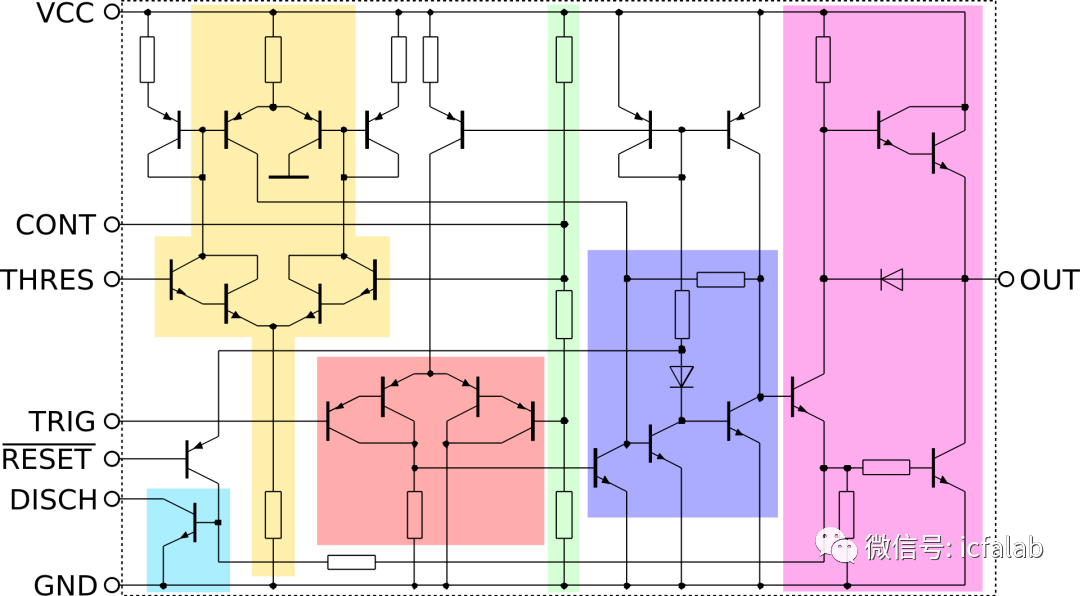

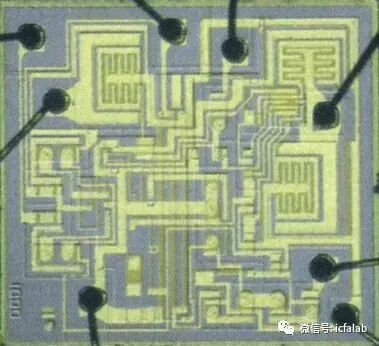

怎样制作555芯片？相信很多小伙伴在上学的时候学过《数字电子技术》这门专业基础课，而在这里面，有一个非常经典的芯片就是555定时器。 今天我给大家分享一个很有其的项目，就是用分立元器件去实现一个比砖头还要大的555定时器芯片。 项目地址：https://hackaday.io/project/182863-giant-555-timer 如果从头开始制作电路，尤其是使用分立部件。就能深入了解 555 定时器芯片的每一部分以及 IC 的工作原理，进而对数字电路理解更加透彻。 预备知识 我们先看一下DIP-8封装的555芯片，它外观是这样的，如下图所示； 除了注重外表，我们还得看一下内部的情况，真实世界下，芯片内部的情况如下所示； 整体来说，我看不懂，下面还是直接看一下NE555芯片的内部电路原理图吧。具体如下所示； 简单分析一下这个原理图：

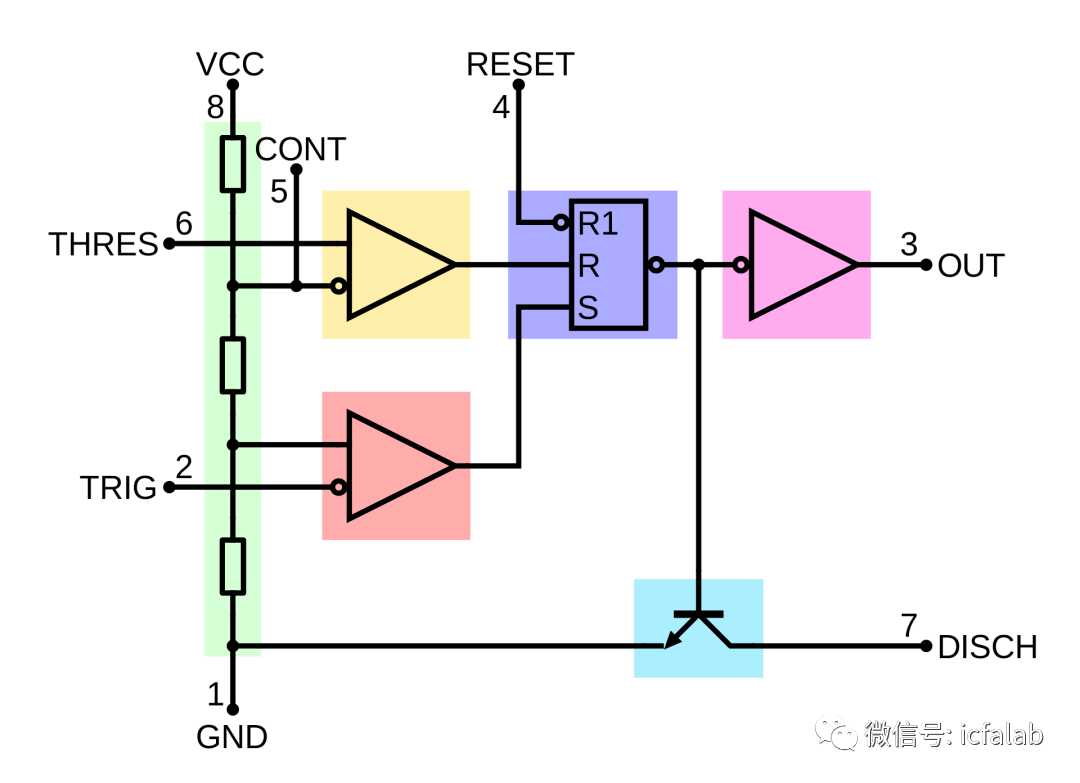

555 计时器芯片 因此，为了开始这个项目，我们可以将 555 的电路分成小部分，因为最好将大电路分成几部分，这种模块化的设计， 有助于对简化面包板周围的电路，另外也便于我们进行故障排除。正如前面提到的，可以分为以下几个部分：

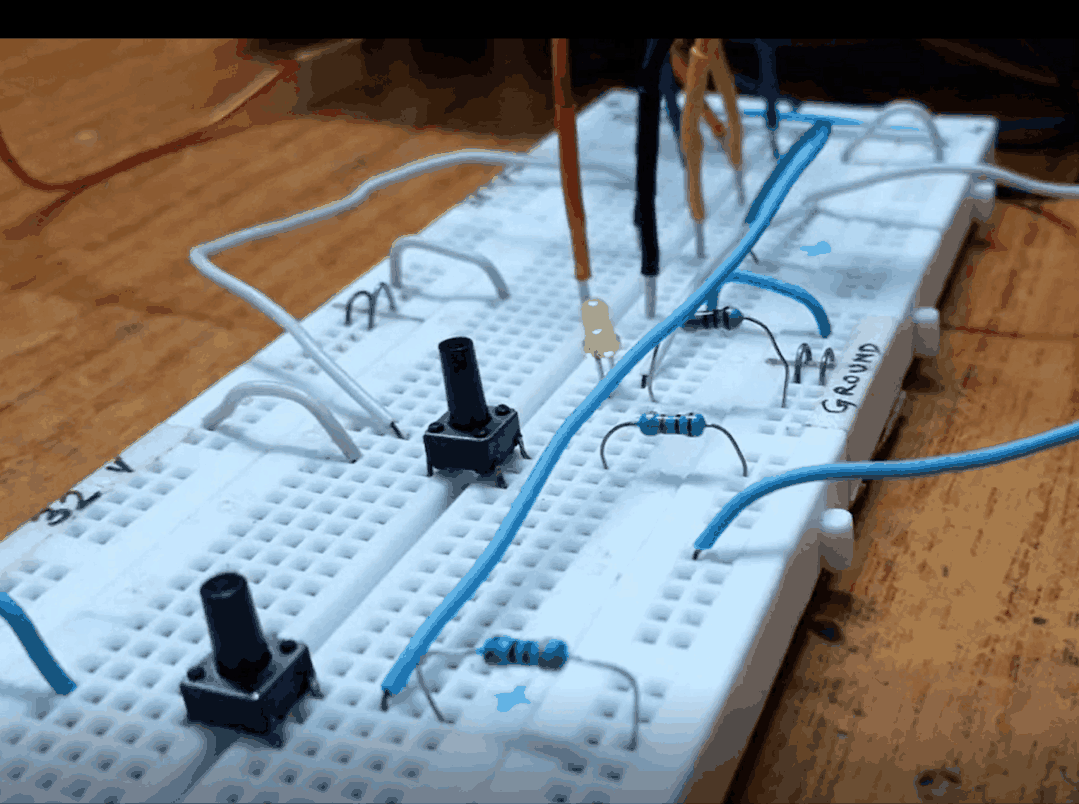

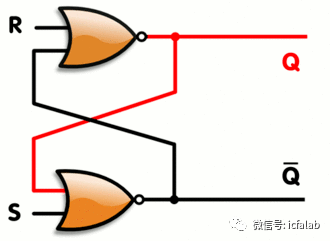

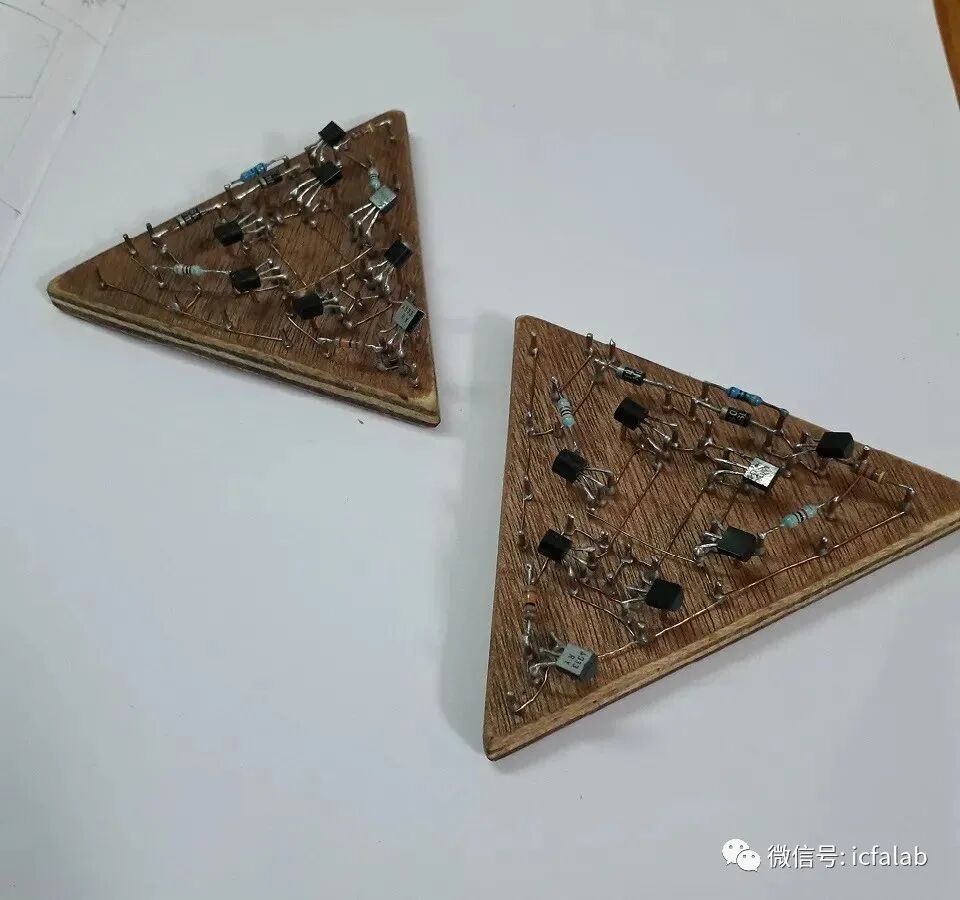

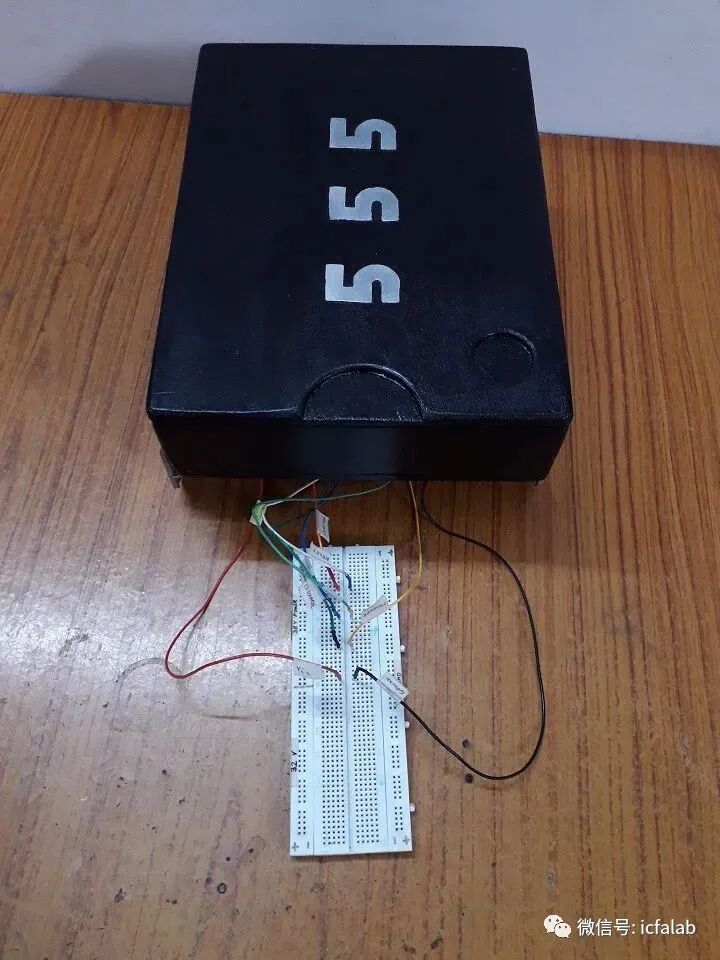

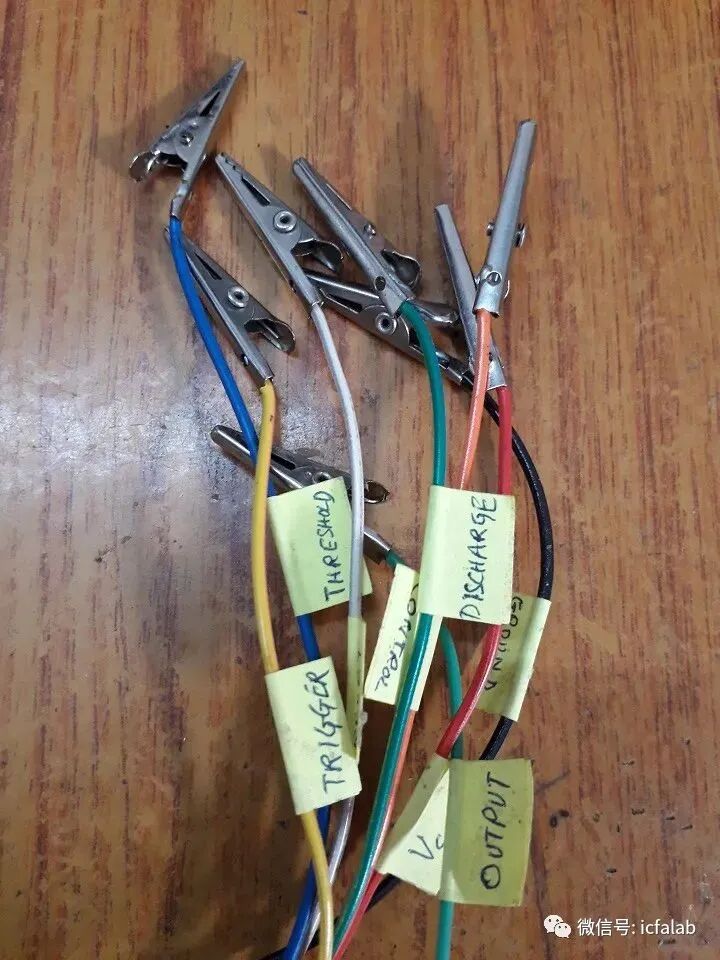

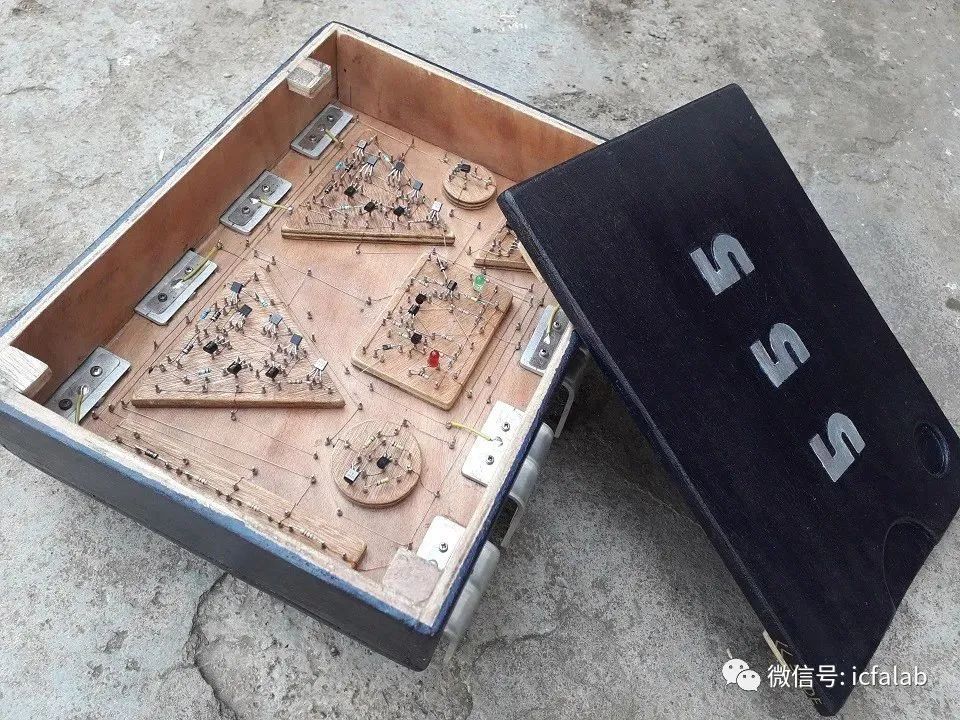

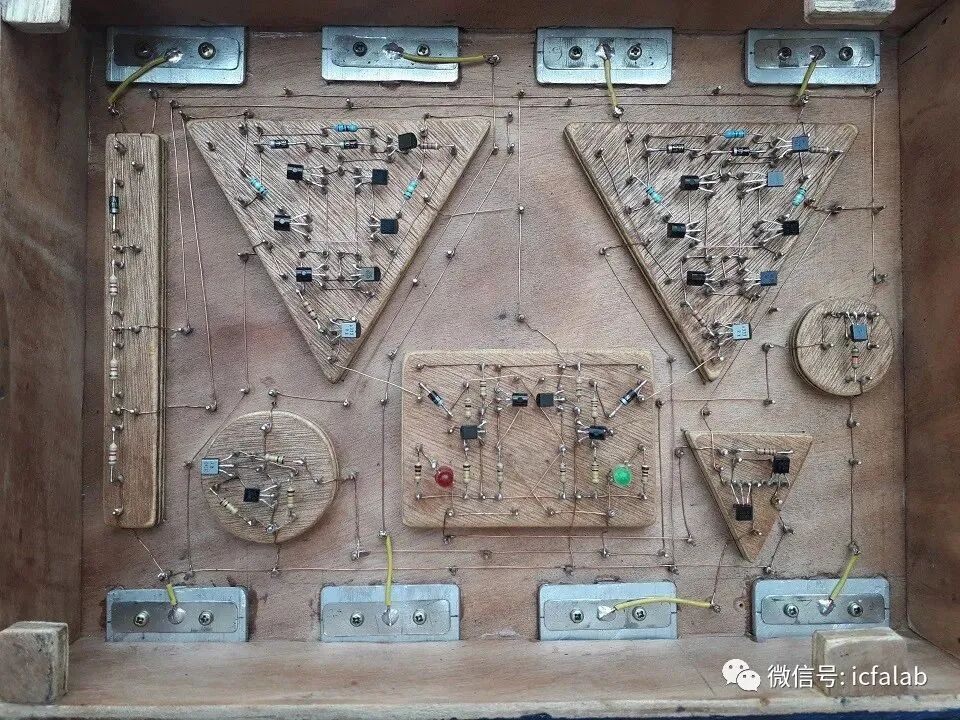

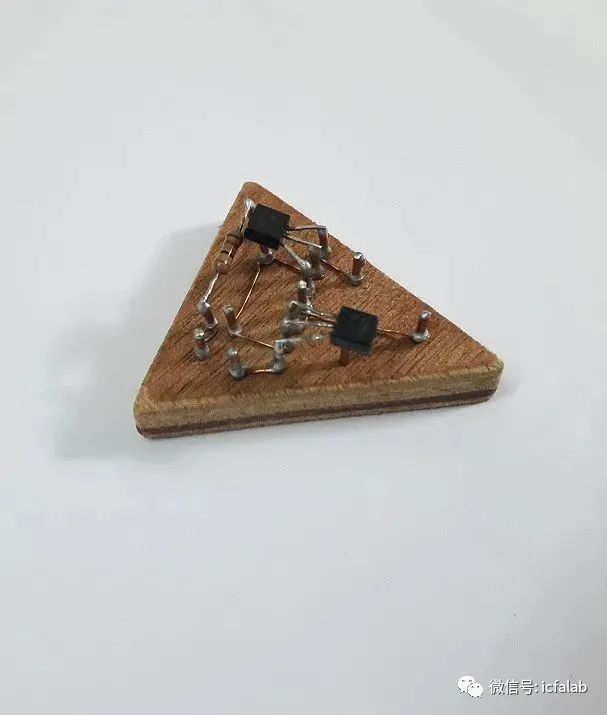

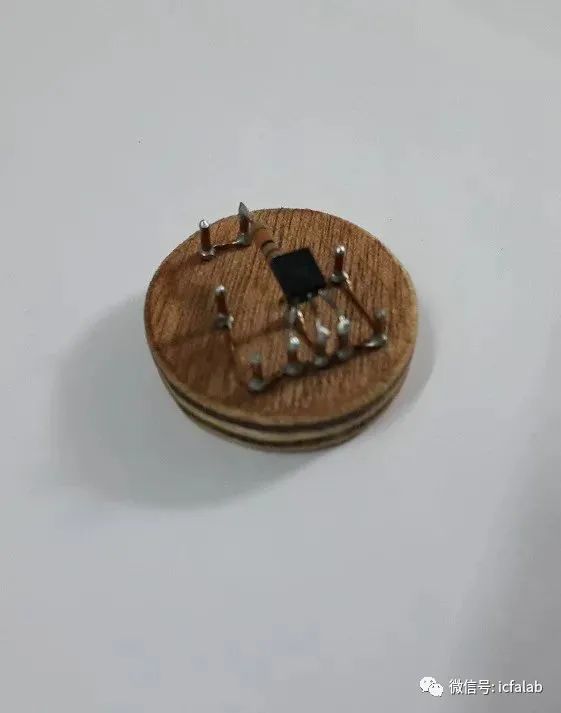

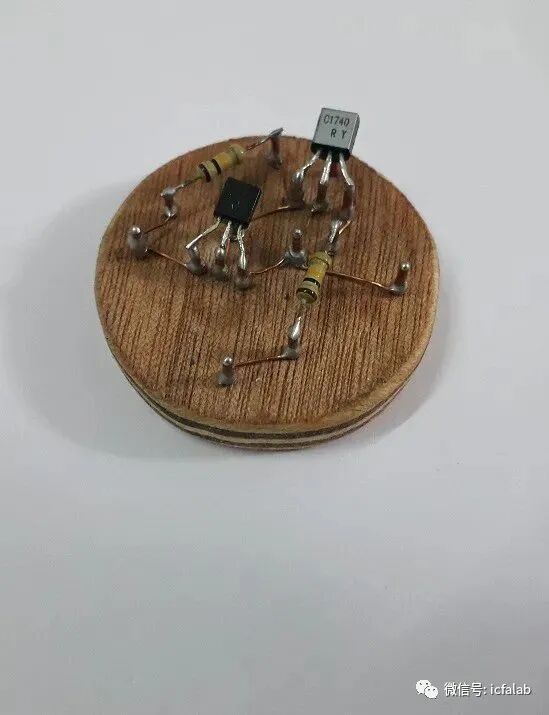

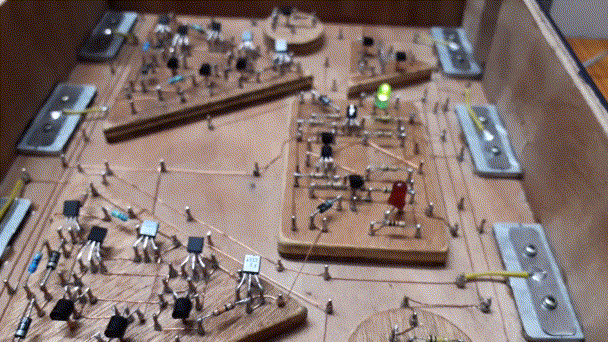

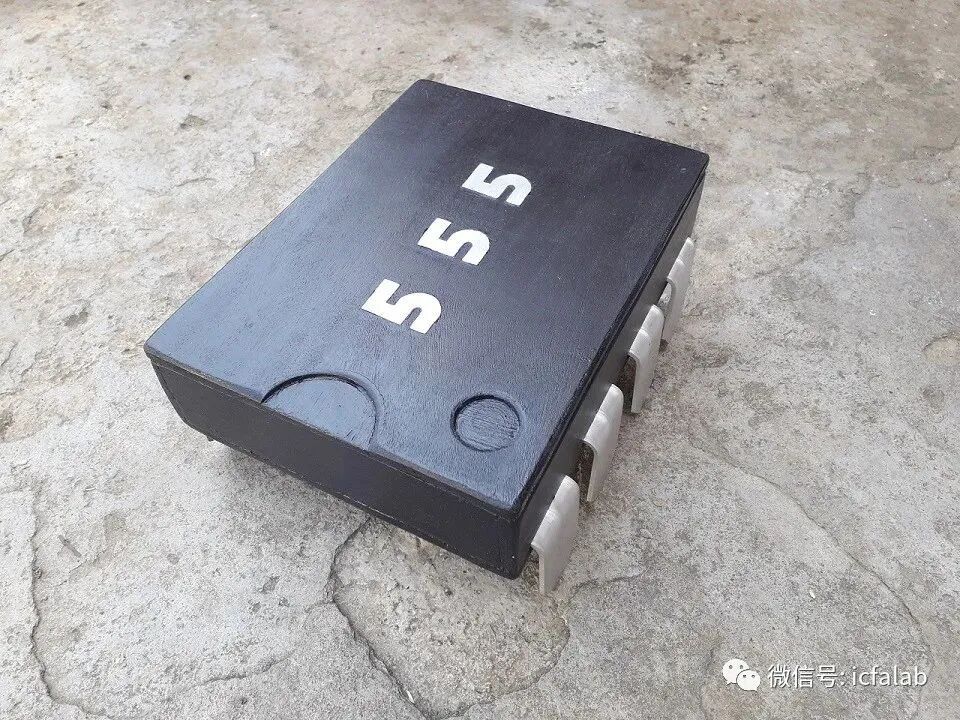

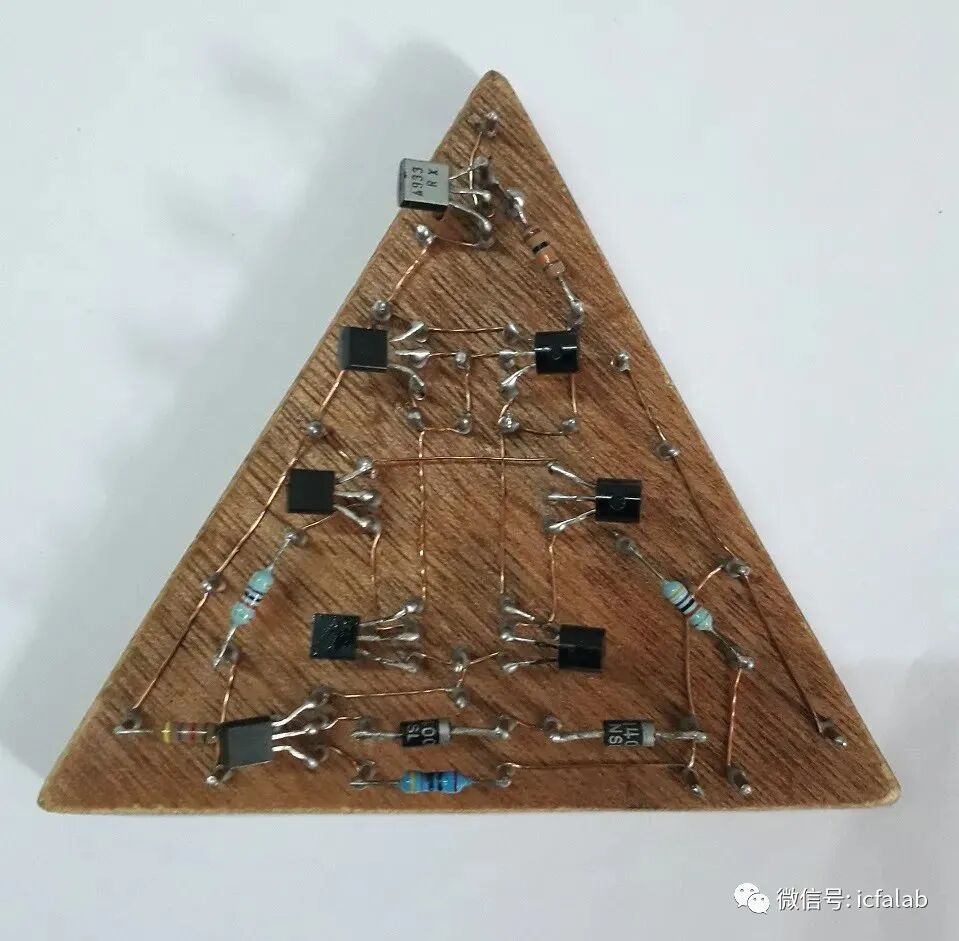

分压器很简单 - 使用 4.7K 电阻器和整个电路的串联二极管保护。 电压比较器 该项目最有趣的部分是学习和设计 555 IC 内部使用的电压比较器。特别是差分对如何工作，什么是电流转向。 我还在差异中了解了恒流吸收器的重要性。对和使用电流镜来增加差异的增益。 SR 寄存器 RS触发器又称SR锁存器，是触发器中最简单的一种，也是各种其他类型触发器的基本组成部分。 两个与非门或或非门的输入端输出端进行交叉耦合或首尾相接，即可构成一个基本RS触发器。 现在的SR触发器，通常由两个晶体管触发器（或非门）与一些额外的输出缓冲器一起使用，以降低 Q & ~Q 输出的输出阻抗。 输出驱动器 对于输出级，在原来的 555 定时器中有图腾柱配置，这很好，但它有点小故障，性能不太好。所以我使用了旧的推挽级作为 555 IC 的输出缓冲器。 复位晶体管 使用 PNP BJT 作为复位输入。 放电晶体管 一个 NPN 达林对，用于对地硬短路，单个 NPN 正在工作，但在 A 稳定模式下有一些问题。 最终布局 进行连接以匹配真实 555 定时器的引脚配置。 下面是整体布局，即使是硬件电路的设计上，也满足了低耦合，高内聚的思想，如下所示； 最后加上黑色的盒子，看起来就像一个鞋盒子； 测试环节 最后我们使用一些带有别针标记的鳄鱼夹，以在面包板上对其进行测试。 测试了一下，两个按键控制LED灯的亮与灭，已经可以正常工作了； 最后 这个项目不是很大，涉及到的分立元器件也不是特别多，可以通过这个项目学习芯片内部的工作原理。 半导体工程师 半导体经验分享，半导体成果交流，半导体信息发布。半导体行业动态，半导体从业者职业规划，芯片工程师成长历程。 |
|
