从薄膜原理、设计到工艺
时间地点: ;%e&6 tsXKhS;/w |[\;.gT K 主办单位:讯技光电科技(上海)有限公司(微信公众号:infotek);常熟黉论教育咨询有限公司(微信公众号:honglun-seminary) @8d 3 授课时间:2021 年10月22(五)-24(日) AM 9:00 - PM 16:00 I2[U #4n 授课地点:上海市嘉定区南翔银翔路819号南翔财富中心中暨大厦18楼 '{&Q&3J_ 课程讲师:讯技光电工程师&资深顾问 Oa|c ?|+ 课程费用:4500RMB(课程包含课程材料费、开票税金、午餐费用) )6"}M;v [vg&E
)V )Z7Vm2a 课程简介: N\{"&e 当收到需求者的光学规格及非光学规格如环境测试要求时,既可以着手选用所需的基板,镀膜材料及膜数与厚度设计。设计开始可以从标准膜系着手,例如高反射镜不管波宽大小,开始我们一定是以四分之一波膜堆为设计基础,倘若是截止滤光片,则应以对称膜堆为设计基础。当初始设计无法满足要求时,我们需要考虑商业软件或自行设计电脑软件来参与合成或优化,设计好之后,即刻进行制造成功率分析,亦看膜层厚度的误差值的容许度,若是镀膜机的精密度做不到,则要修改设计,重新分析直达合格为止。 FI.te3i?7 ,9&cIUH X8C7d6ca
sSM"~_y\
透明塑料基板质轻价廉,而且容易成型为非球面透镜,被广泛采用在光学系统中,如眼睛镜片、相机透镜、手机镜头、及显示器面板,如OLED,近眼显示应用。但塑性及软性基板的低密度致使其具有吸水性,从而使薄膜与基板的附着性不佳。再者这些塑料基板比较柔软、容易刮伤、需要镀上硬膜保护。因此塑料透镜的镀膜除了抗反射,还要兼具免受刮伤的保护。本课程会从这些方面重点阐述塑料基底的镀制工艺及其物理特性。 "Q?+T:D8| 课程大纲: 01cBAu

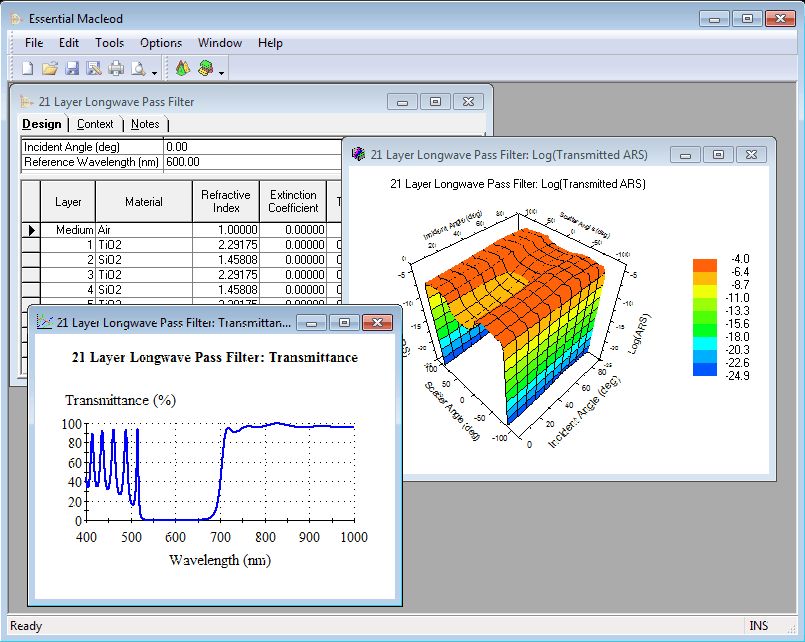

1. Essential Macleod软件介绍 }(EH5jZ' 1.1 介绍软件 Ailq,c 1.2 运行程序 1J?v\S$ma` 1.3 创建一个简单的设计 $dC`keQM>9 1.4 绘图和制表来表示性能 V_7\VKR 1.5 3D绘图-用两个变量绘图表示性能 !KHgHKEW^ 1.6 创建一个默认设计 Dqy`7?Kn 1.7 文件位置 v$ ti=uk$ 1.8 通过剪贴板和文件导入导出数据 ug3\K83aj/ 1.9 约定-程序中使用的各种术语的定义 _w^,j" 1.10厚度(物理厚度,光学厚度[FWOT,QWOT],几何厚度) AuNUW0/
7 1.11 单位定义 e@D_0OZ 1.12 软件如何进行数据插值 1@]&iZ] 1.13 可用的材料模型(Sellmeier, Cauchy, Drude, Lorentz, Drude-Lorentz, Hartmann) uwwR$
(\7 1.14 特定设计的公式技术 qBEp |V 1.15 交互式绘图 w~Tg?RH: 2. 光学薄膜理论基础 )Sn0Y B 2.1 介质和波 1lw%RM 2.2 垂直入射时的界面和薄膜特性计算 Xu$>$D#a 2.3 倾斜入射时的界面和薄膜特性计算 `v*HH}aDO 2.4 后表面对光学薄膜特性的影响
X%Ok "> 2.5 光学薄膜设计理论 &Ok1j0~~ 3. 理论技术 -FZC|[is 3.1 参考波长与g Ho &Q}<( 3.2 四分之一规则 g'.OzD 3.3 导纳与导纳图 JP#S/kJ%3 3.4 斜入射光学导纳 6tKrR{3#A 3.5 对称周期 :i.@d? 4. 光学薄膜设计 #p}GWS) 4.1 光学薄膜设计的进展 nFnM9
pdMK 4.2 光学薄膜设计中的一些实际问题 (Pc>D';{S 4.3 光学薄膜设计技巧 kwjO5OC8 4.4 特殊光学薄膜的设计方法 l=DF)#>w 4.5 Macleod软件的设计与优化功能 #U:|-
a.> 4.5.1 优化目标设置 I&-r^6Yx 4.5.2 优化方法(单一优化,合成优化,模拟退火法,共轭梯度法,准牛顿法,针形优化,差分演化法) { 'b;lA]0 4.5.3 膜层锁定和链接 t2[/eM.G 5. 常规光学薄膜系统设计与分析 z33UER" 5.1 减反射薄膜 uw;Sfx,s 5.2 分光膜 Xa`Q;J"h 5.3 高反射膜 C;W@OS-; 5.4 干涉截止滤光片 Q-7?'\h 5.5 窄带滤光片 .}==p&( 5.6 负滤光片 bP18w0>, 5.7 非均匀膜与Rugate滤光片 * %D_\0; 5.8 Vstack薄膜设计示例 G6p gG+w 5.9 Stack应用范例说明 ;cMQ0e 6. VR、AR及HUD用光学薄膜 %8*:VR 6.1 背景介绍 BH:A]#_{ 6.2 产品特性 |ADf~-AY 6.3 典型VR系统光学薄膜设计分析 Oe5rRQ$O 6.4 典型AR系统光学薄膜设计分析 L
FWp}#% 6.5 典型HUD系统光学薄膜设计分析 :>FN|fz 7. 防雾薄膜 9nFL70 7.1自清洁效应 J"aw 1 7.2 超亲水薄膜 VYG@_fd!x 7.3 超疏水薄膜 7zu\tCWb 7.4 防雾薄膜的制备 A@V$~&JCL5 7.5 防雾薄膜的性能测试 NLy4Z:&{ 8. 材料管理 M9iX_4 8.1 光学薄膜材料性能及应用评述 <h -)zI 8.2 金属与介质薄膜 UoxlEec 8.3 材料模型 Q yqOtRk 8.4 介质薄膜光学常数的提取 {4g'; 8.5 金属薄膜光学常数的提取 wgFX')l: 8.6 基板光学常数的提取 A5nggg4 8.7 光学常数导出遇到的问题及解决思路 n0KpKH<& 9. 薄膜制备技术 Fm`*j/rq 9.1 常见薄膜制备技术 QAkK5,`vV. 9.2 光学薄膜制备流程 *w0!C:mL& 9.3 淀积技术 VrIN.x 9.4 工艺因素 ]0UYxv%] 10. 误差、容差与光学薄膜监控技术 C.?^] Y 10.1 光学薄膜监控技术 ^lp=4C9 10.2 误差分析与监控决策 ~4fE`-O 10.3 Runsheet 与 Simulator应用技巧 vl:~&I&y;R 10.4 膜系灵敏度分析 1KZigeHXI 10.5 膜系容差分析 5zK,(cF0- 10.6 误差分析工具 0YiTv;mq; 11. 反演工程 NjIPHM$g 11.1 镀膜过程中两种主要的误差(系统误差和随机误差) Y(UK:LZ' 11.2 使用反演工程来控制对设计的搜索 ad}8~6}_& 12. 应力、张力、温度和均匀性工具 u+8"W[ZULq 12.1 光学性质的热致偏移 L3b0e_8>R 12.2 应力工具 MT!Y!*-5
12.3 均匀性误差(圆锥工具、波前问题) k[f2`o= 13. Function功能扩展 2;gvo*k 13.1 如何在Function中编写操作数 &~*](Ma 13.2 如何在Function中编写脚本 j|KDgI<0 14. 光学薄膜特性测量 oJA_"xp 14.1 薄膜光学常数的测量 F\eQV< 14.2 薄膜堆积密度的测量 }u;K<<h: 14.3 薄膜微观结构分析 Jl_W6gY"Z 14.4 薄膜成分分析 a3 }V/MY 14.5 薄膜硬度、附着性及耐摩擦性的测量 8\s#law 14.6 薄膜表面粗糙度的测量 [H*JFKpx 15. 项目管理与应用实例 p8'$@:M\ 15.1 项目管理
E0!d c 15.2 光学薄膜项目开发过程 e]VW\6J& 15.3 客户需求分析 ,sitO y}ks 15.4 文档管理与报表生成 ==Egy:<:Q 15.5 【案例分析】Macleod 软件在太阳能薄膜中的应用 Y"lEMY 15.6 【案例分析】Macleod 软件在激光薄膜设计分析中的应用 @ T^FOTW 15.7 【案例分析】Macleod 软件在光电功能薄膜中的应用 _:[@zxT<x 15.8 仿生蛾眼结构在显示技术上的应用
,IB\1# 15.9 OLED薄膜及微腔效应 %,WH*") 15.10 金属线栅偏振器 ~u&gU1} 16. Q&A CHGa_ )#i@DHt= M
